Контролер ST-21 CWU – це універсальний насос ГВП, призначений для керування циркуляційним насосом. Контролер для насоса ГВП оснащений двома датчиками температури, і його завдання – включати насос, якщо різниця температур між датчиками перевищує встановлене значення (T2-T1 ≥ Δ), за умови, що T2 ≥ Мінімальний поріг спрацьовування насоса. Насос вимикається, коли T2 ≤ T1 або T2 <Мінімальний поріг включення насоса – 2 ° C (постійний гістерезис) або коли T1 досягає заданої температури. Де: T2 – температура котла, T1 – температура котла (буфер)
Універсальний контролер TECH оснащений двома датчиками температури
4 817,80 ₴ з ПДВ
Опис
Контролер для насоса ГВП – переваги використання
Контролер ST-21 CWU запобігає непотрібній роботі насоса та небажаному охолодженню водонагрівача при зниженні температури подачі. Таким чином, контролер для насоса ГВП заощаджує електроенергію та продовжує термін служби насоса. Контролер ST-21 CWU оснащений функцією АНТИ-СТОП, що запобігає застоюванню насоса під час тривалого простою. Кожні 10 днів насос вмикається на 1 хвилину.
Параметри конроллера ST-21 CWU
| Характеристика | Один. вим. | Значення |
|---|---|---|
| Живлення | V | 230V/50Hz +/-10% |
| Потужність | W | 2 |
| Навколишня температура | °C | 5 – 50 |
| Навантаження виходу | A | 1 |
| Навантаження виходу циркуляційного насосу | °C | 0 – 90 |
| Діапазон регулювання температури | °C | +/- 1 |
| Точність вимірювання | °C | -25 – 90 |
| Темп. витривалості датчика | °C | -25 – 90 |
| Довжина кабелю | м | 1,5 |
| Запобіжник | A | 1,6 |
| Розміри | мм | 110*163*57 |
Принцип роботи – ST-21 CWU
Контролер для насоса ГВП ST-21 CWU – це пристрій, на якому вид датчика температури може бути змінений натисканням кнопок МІНУС (температура води в бойлері) та ПЛЮС (температура живильної води з котла). Головне меню контролера для насоса гарячої води для побутового споживання включає такі функції, як:
- ручне керування,
- дельта включення насоса
- поріг активації
- поріг деактивації
- заводські налаштування
Функції контролера:
- керування насосом
- функція АНТИ-СТОП
- функція АНТИ-ЗАМЕРЗАННЯ
- керування сухим контактом
Оснащення контролера:
- 2 датчик температури
- LED екран

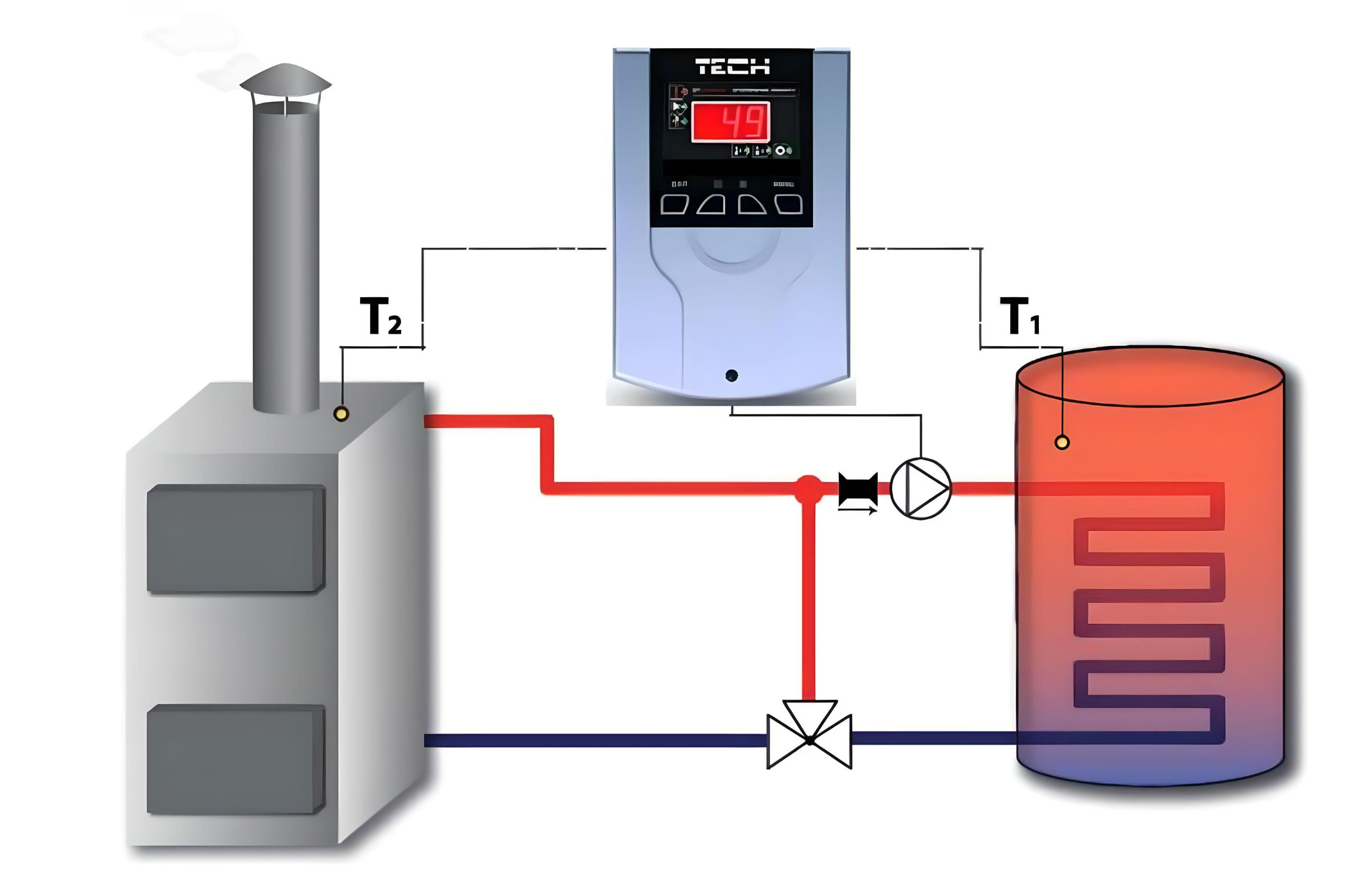

Схема підключення
- Якщо:
T2-T1 ≥Δ і T2≥ задане значення
Насос працює
- Якщо:
T1 ≥T2 or T2< задане значення
Насос не працює
