Попередньоізольований одинарний трубопровід AustroISOL PE-Xa

Опис

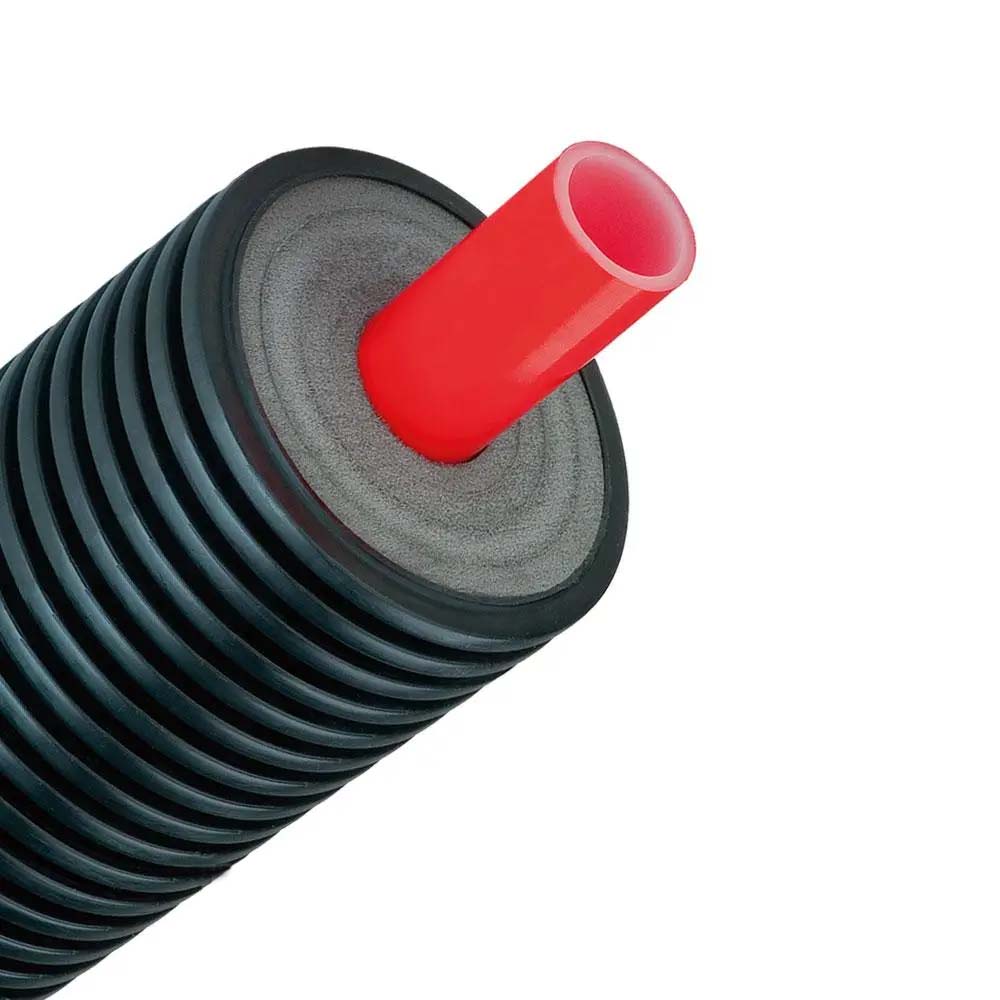

Конструкція ізольованого трубопроводу

Ізольований трубопровід AustroISOL складається з трьох компонентів:
• гофрований кожух, виготовлений з поліетилену високої щільності PE-HD у поєднанні з еластичною теплоізоляцією, що полегшує розмотування та укладання;
• труба зі зшитого поліетилену PE-Xa, номінальним діаметром від DN20 до DN160, з киснево-дифузійним бар’єром, (максимальні характеристики: тиск до 6,6 бар за температури 95 °C);
• теплоізоляція із спіненого зшитого поліетилену PE-X із закритою мікропористою структурою.

Переваги:

Легкі труби AustroISOL, що володіють високою гнучкістю, забезпечують простоту і високу швидкість виконання монтажу за різних умов. Широкий асортимент комплектуючих для з’єднання та ізоляції монтованих ділянок забезпечують можливість монтажу теплотрас будь-яких конфігурацій та будь-якої ступеня складності. При цьому монтаж можна проводити як за допомогою затискних фітингів та фітингів з натяжною гільзою, так і за допомогою електрозварювальних муфт.

Характеристики:

• Варіанти виконання труб: однотрубне (single), двотрубне (double) та чотиритрубне (сombi);
• Високоякісні компоненти;
• Наявність киснево-дифузійного бар’єру;
• Мала вага ізольованих труб;
• Повна відсутність корозії;
• Тривалий термін експлуатації.

Сфера застосовування:

Попередньо ізольований одинарний трубопровід AustroISOL застосовуються як при прокладанні окремих ділянок трас у котеджному, малому. приватному будівництві, і при спорудженні розгалужених і протяжних систем теплопостачання. Цей тип трас використовують для зовнішніх мереж промислових та комунальних підприємств, а також багатьох інших об’єктів будівництва та реконструкції. Трубопроводи AustroISOL застосовують для теплопостачання, холодопостачання, гарячого водопостачання, технологічних трас промислових підприємств та біогазових комплексів, зовнішніх трас альтернативних джерел теплопостачання (промислові та побутові теплові насоси), транспортування геотермальних вод та рішення інших інженерних завдань.

Теплоізоляція:

Теплоізоляція виконана із спіненого зшитого поліетилену PE-X із закритою мікропористою структурою. Ця ізоляція у поєднанні з гофрованим зовнішнім кожухом робить трубу максимально гнучкою. Крім високих теплоізоляційних характеристик, закрита мікропориста структура матеріалу теплоізоляції гарантує мінімальне водопоглинання. Матеріали виробляються без використання хлорфторвуглеводнів (FCKW), частково галогенізованих хлорфторвуглеводнів (HFCKW) та фторвуглеводнів (HFKW).

Зовнішній гофрований кожух:

Гофрований кожух, виготовлений з поліетилену високої щільності PE-HD, захищає ізоляцію та напірну. трубу від зовнішніх дій. Крім того, гофрована структура кожуха надає AustroISOL максимальну гнучкість по всій довжині та стійкість до радіальних навантажень. Система AustroISOL має підвищену міцність та стійкістю до агресивних середовищ.

Труби PE-Xa мають очевидні переваги:

• Висока температурна стійкість:
  PE-Xa – труба пройшла випробування в умовах підтримання параметрів тиску за температури: +95°C/6,6 бар SDR11 для систем опалення та +95°C/10 бар SDR7,4 для сантехнічних систем (відповідно до DIN 16892). Труби також перевірено на стійкість до короткострокових впливів температур до +110°C.
• Довговічність:
  В умовах змінюваних температур в трубопроводі, що подає, за температурою зовнішнього повітря (погодозалежне
  регулювання), наприклад, при максимальній робочій температурі подачі в зимовий період +90°C, температурі подачі в літній період +70°C і робочому тиску 5-6 бар, проведені незалежні дослідження показали, що термін служби цієї труби становить 50 і більше років.
• Стійкість до дії хімічних речовин:
  Більшість хімічних речовин не впливають на трубу, навіть за високих температур. Хімічні речовини, що зумовлюють появу мікротріщин у більшості матеріалів, не завдають жодної шкоди PE-Xa труби.
• Висока зносостійкість:
  PE-Xa труби мають покращені показники по зносостійкості та довговічності. Навіть у випадках потрапляння абразивних матеріалів та високих швидкостей транспортування теплоносія труба служить стабільно.
• Екологічність:
  PE-Xa не містить шкідливих речовин. Труба не токсична, без запаху, завдяки чому може успішно застосовуватись у різних галузей промисловості.

Термін експлуатації:

Допустимий робочий тиск відповідно до DIN 16892 розраховується для теплоносія вода і приймається з урахуванням фактора безпеки 1,25 (DIN EN ISO 12162). Значення відслідковуються та перевіряються при довгострокових випробування, а також підтверджуються висновками Європейських випробувальних центрів. Максимальна робоча температура приймається на рівні 95°C, з можливістю короткострокового (аварійного) підвищення до 110°C. Граничні значення тиску та температури залежать від взаємного впливу цих двох параметрів та часу впливу. Наведені технічні дані відповідають DIN 16892 і можуть розглядатися як загальна інформація для визначення стійкості матеріалу до руйнування, так як максимальні значення температур і тиску в кожному конкретному випадку можуть відрізнятися.

Хімічна стійкість:

Зміна властивостей матеріалу при контакті з хімічними речовинами призводить насамперед до хімічних речовин. змін, таким як набухання або розпад полімеру. PE-Xa-труба завдяки хімічній зшивці ланцюгів полімеру є більш стійкою порівняно з трубою, виготовленою з незшитого поліетилену. З метою визначення стійкості до різних речовин проводяться випробування на поздовжні та поперечні деформації. Загальна стійкість до хімічних впливів може бути визначена загалом для труби, заповненої якимось середовищем під тиском. У разі потрібні звані дослідження довговічності з урахуванням виду хімічного речовини, параметрів тиску та температури, діаметра труби.

Киснево-дифузійний бар’єр:

PE-Xa труба має киснево-дифузійний бар’єр EVOH, що виключає попадання кисню у трубопровідну систему та далі в систему центрального опалення (відповідно до DIN 4726). Киснево-дифузійний бар’єр забезпечує збільшення терміну служби елементів системи теплопостачання (насосів, арматури тощо). Кисень проникність при 80°C становить ≤ 1,8 [мг/м2 в день].

Механічні та термічні властивості відповідно до DIN16892/93:
