Опис
Гідравлічні характеристики груп DN 25 і DN 32 мм відносно продуктивності насосів, які пропонуються в стандартній комплектації
| № Графіка |
Kvs (м3/год) |
Типи насосних груп |
| 1 |
7,7-8,0 |
UC, …-M, …-CS, …-L, …-X (Ду 25 мм/32 мм) |
| 2 |
5,7-6,0 |
MC, …-M, …CV, …-W, …-L, …X, RLB (Ду 25 мм/32 мм) |
| 3 |
4,4-4,6 |
MC-CS (Ду 25 мм) |
| 4 |
2,8-3,3 |
UC-SD 20 пластин (I контур/II контур), UC-SD 30 пластин
(II контур) |
| 5 |
3,7 |
UC-SD 30 пластин (I контур) |
Meibes MeiFlow Top S – інноваційна система обв’язки котелень до 85 кВт
- Збільшений асортимент і технічне наповнення готових насосних груп для покриття більшої кількості завдань з теплопостачання та холодопостачання різних об’єктів
- В насосних групах і розподільчих колекторах використана спеціальна теплоізоляція з лазерною структурою, яка має більш високий клас енергоефективності та стильний дизайн
- Лінія подачі на змішувальних групах легко переробляється з правої на ліву без додаткових комплектуючих
- Наявність довгих насосних груп з додатковою відсічною арматурою по стороні джерела тепла для спрощення подальшого обслуговування об’єктів
- Спеціальні насосні групи для роботи з системами холодопостачання
- На передній частині теплоізоляції насосних груп розташована декоративна біла накладка для стильного сучасного дизайну котельні
- Унікальна гідравлічна стрілка, яка має компактні габарити, виконує ще й додатково функції сепаратора повітря і вловлювача шламу
- Група з роздільним теплообмінником trenn-system (на основі пластинчатого теплообмінника) для підключення нового конденсаційного котла до старої системи і експлуатації котла з чистим теплоносієм, або для розділення контуру котла та системи опалення з антифризом
- Широкий асортимент розподільчих колекторів, які мають від 2-х до 7-ми посадочних місць для монтажу насосних груп Meibes MeiFlow Top S. Монтаж насосних груп на колекторі можливий як зверху, так і знизу, що максимально економить місце в котельні
- У комплекті з розподільчими колекторами поставляються нові консолі з 2-ма рівнями відступу від стіни
- Великий асортимент насосних груп: прямі, змішувальні, змішувальні з вбудованим термостатом, з роздільним теплообмінником, з місцем для монтажу теплових лічильників, з вбудованим сепаратором і т.д.
- Всі основні елементи (насосні групи, колектори, гідрострілки) з’єднуються безпосередньо один з одним без використання будь-яких додаткових аксесуарів (все передбачено на заводі, в тому числі і кабелі з кутовими штекерами для підключення насосів)

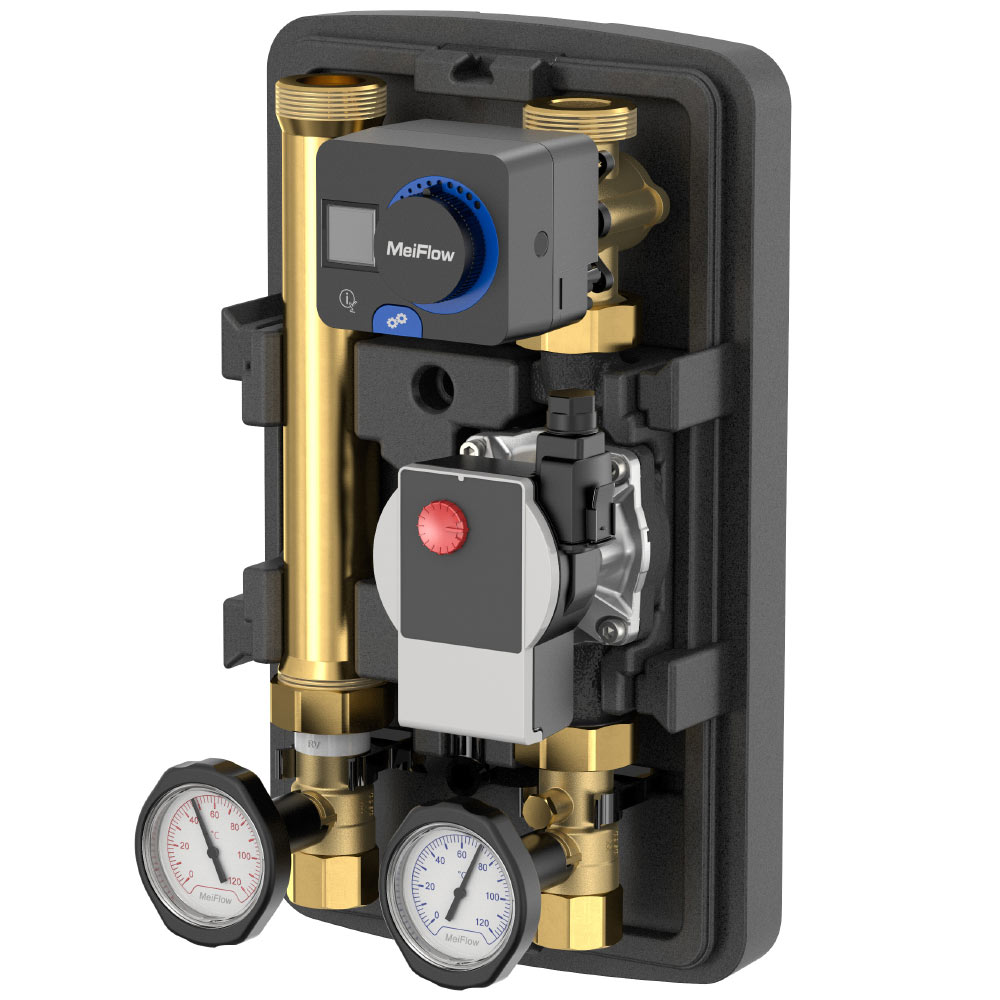

Змішувальні насосні групи Flamco Meibes MeiFlow TOP S RLB поставляються тільки в одній модифікації – «подача зправа» та використовуються для підключення контуру підігріву підлоги, стін, контуру радіаторного опалення та вентиляції. Для управління змішуванням необхідно використовувати відповідний сервопривід (опція), який управляється від автоматики котельної, вентиляційної установки, або автономно.
При необхідності можна отримати змішувальну групу «подача зліва», 3-ходовий змішувач переставляється на місці за допомогою стандартної викрутки. Після цього переставляється патрубок зворотної лінії і термометри, і насосна група «подача зліва» готова!
