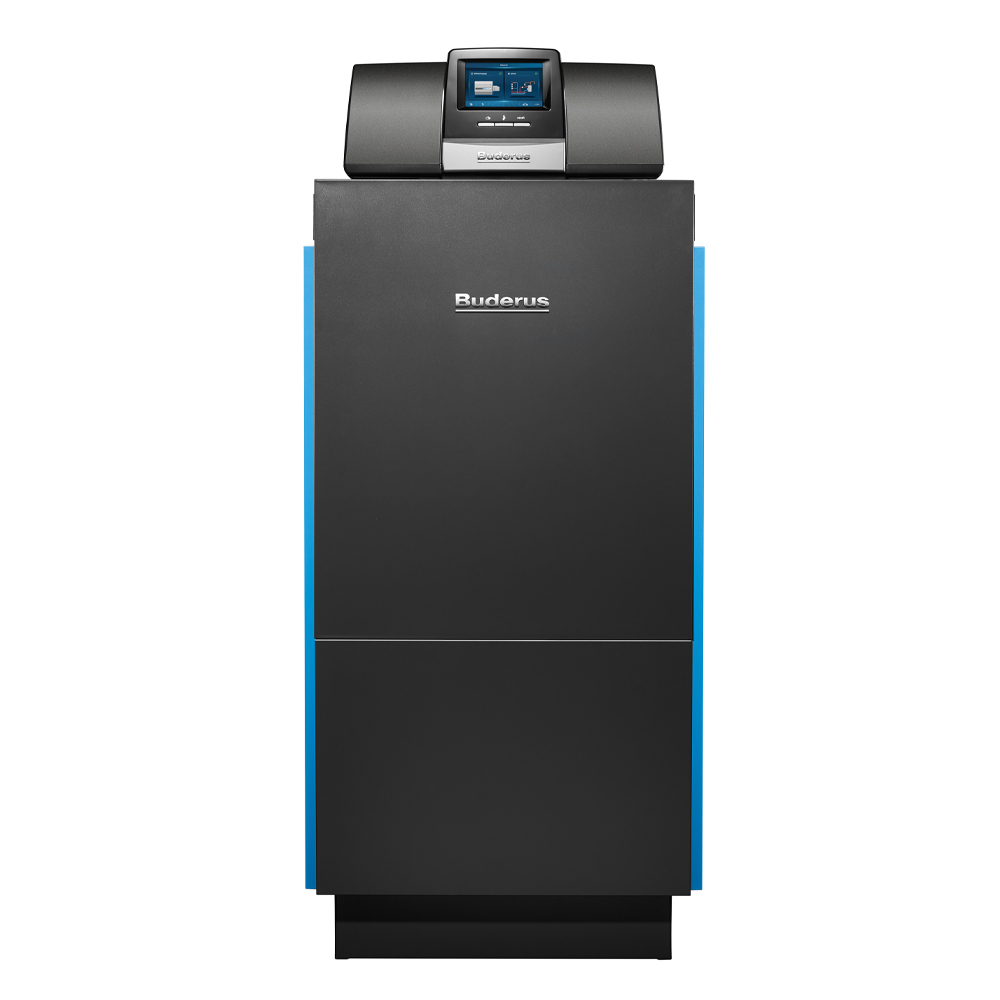

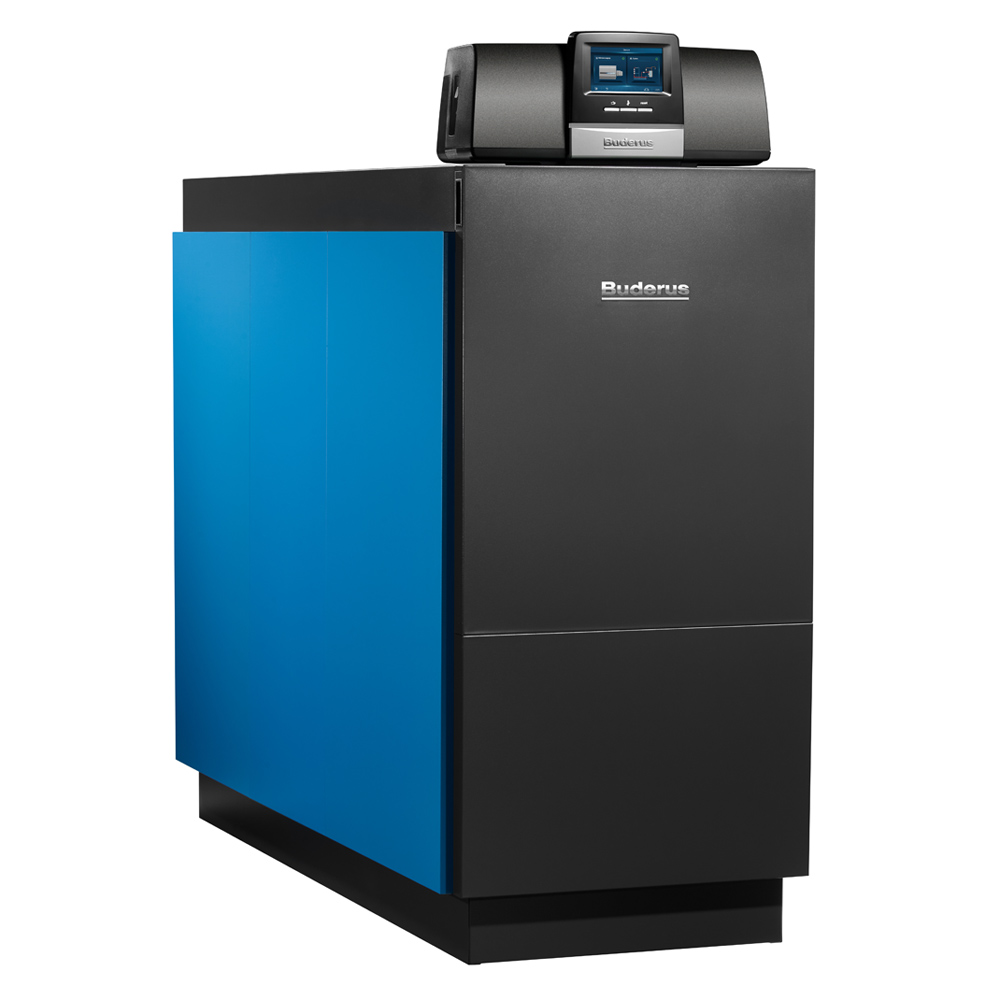

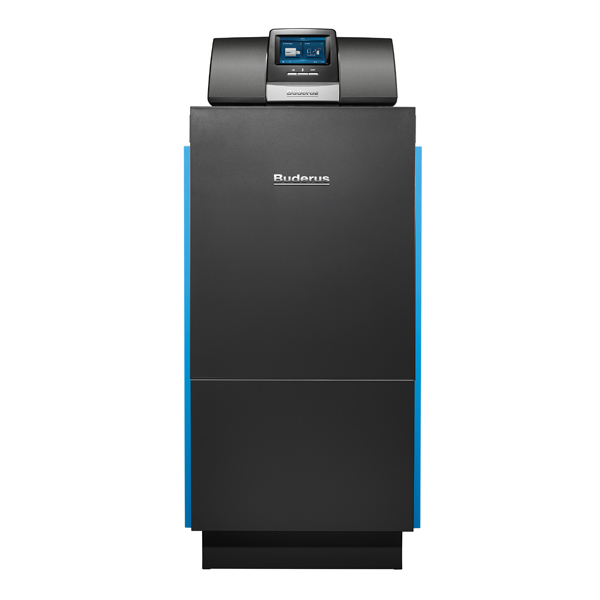

Газовий підлоговий конденсаційний котел Buderus Logano plus KB472

Для гнучкого та продуманого проєктування системи

Новий Logano plus KB472 демонструє свої переваги передусім при проєктуванні систем. Завдяки модульній конструкції котла та високій гідравлічній міцності його можна розмістити та встановити майже на будь-якому об`єкті. Низький гідравлічний опір та інші відмінні технічні характеристики газового конденсаційного котла дозволяють легко інтегрувати його у складні системи опалення. Саме під час проєктування така гнучкість відіграє важливу роль та є економічно обґрунтованою.

Ще більше переваг під час монтажу

Конструкція і технічні особливості Logano plus KB472 є перевагою при встановленні котла. Наприклад, його невеликі розміри: незважаючи на високу потужність, завдяки компактній конструкції конденсаційний котел займає мало місця. Logano plus KB472 зручно транспортувати, бо він має незначну вагу та модульну конструкцію: пальник при перевезенні можна демонтувати.

Монтаж, технічне обслуговування – все продумано до найменших дрібниць

Каскад з двох котлів можна встановлювати безпосередньо поруч один з одним, використовуючи два варіанти котлових блоків на кожну потужність. В залежності від особливостей приміщення систему відведення димових газів можна встановити ззаду або зверху. Ще до моменту встановлення фахівець з опалення може вирішити, де необхідно знімати передні та бічні деталі для проведення робіт з технічного обслуговування та механічного очищення теплообмінника. Орієнтований на клієнтів дизайн пропонує значну свободу в проєктуванні.

Новий газовий конденсаційний котел Logano plus KB472 має високу гідравлічну міцність й гнучку інтеграцією у систему.

Ще більше потужності

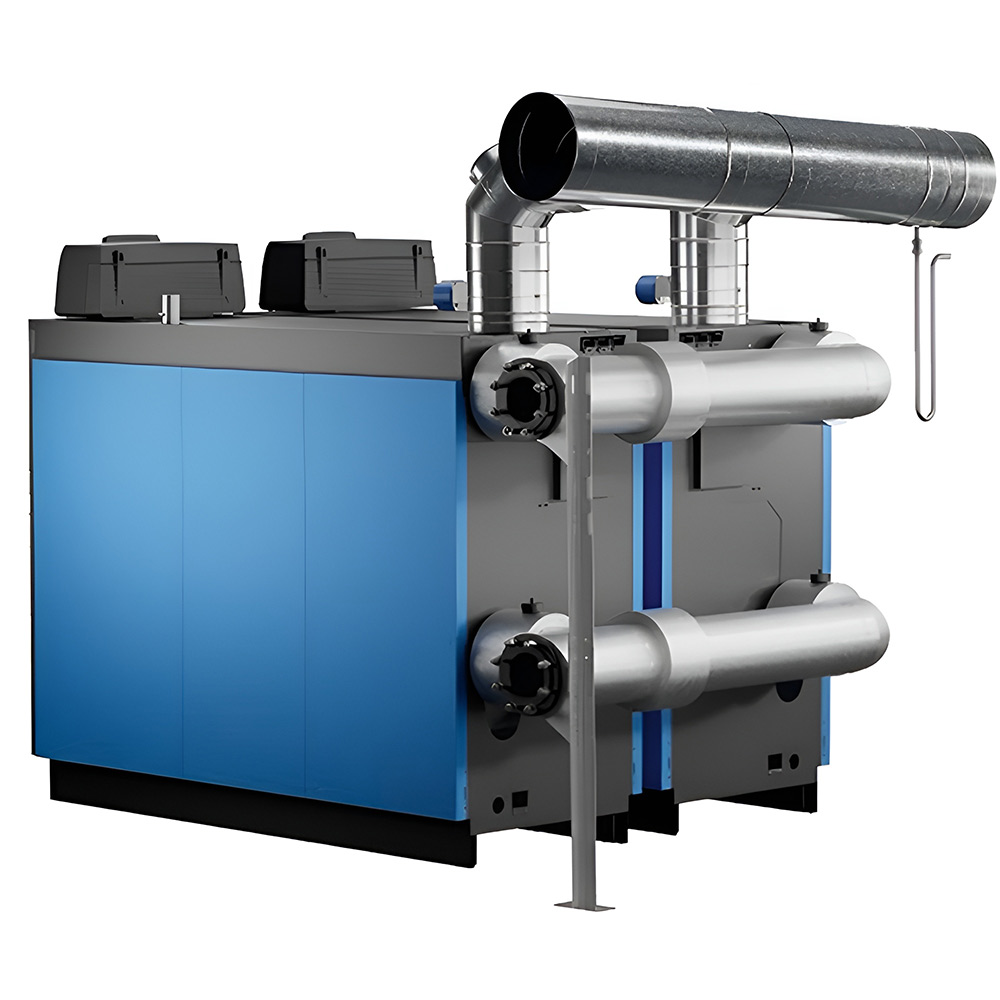

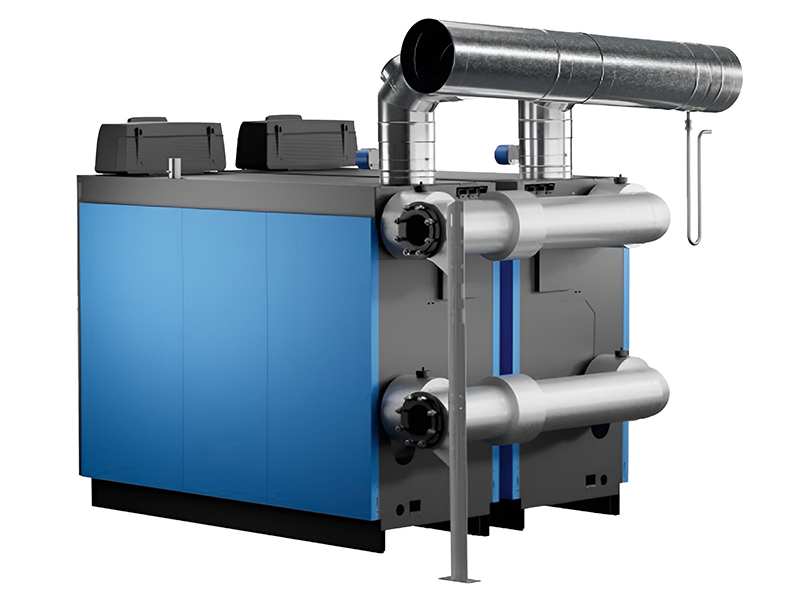

Завдяки каскадуванню є різноманітні можливості застосування систем. Новий Logano plus KB472 можна об‘єднувати у каскади до 16 котлів загальною максимальною потужністю 8 МВт. Крім того, каскад з двох котлів постачається з повним набором гідравлічної трубної обв’язки, що дозволяє легко здійснювати його проєктування та встановлення.

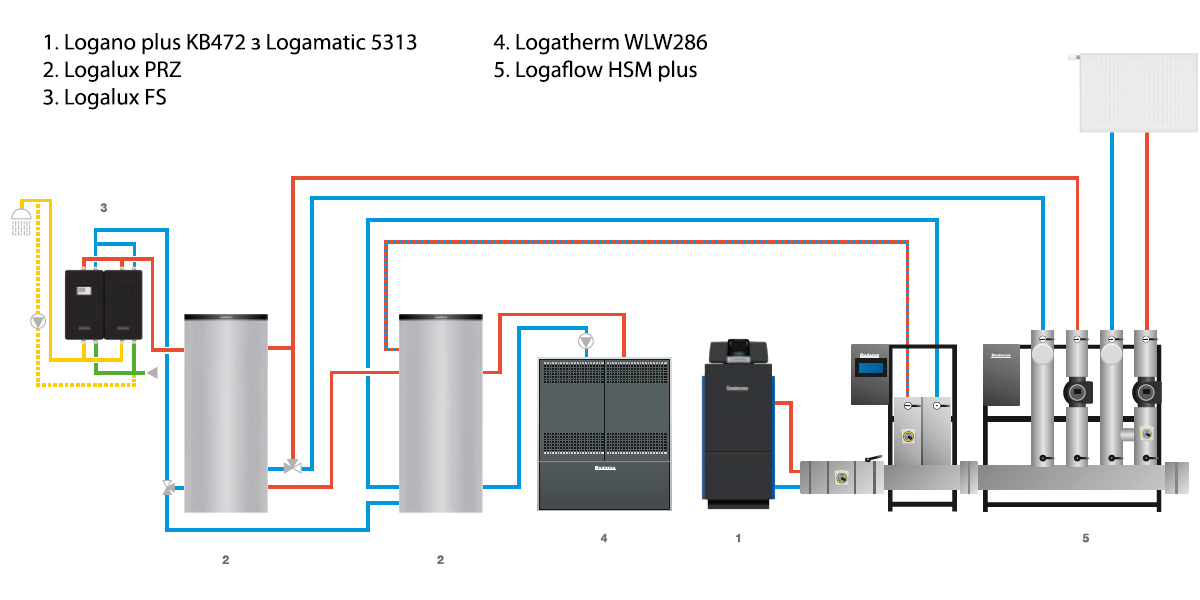

Приклад гідравлічної схеми підключення одного котла в парі з тепловим насосом

Більше, ніж досконало

Завдяки оптимізованому протоку теплоносія всередині теплообмінника Logano plus KB472 має надзвичайно низький гідравлічний опір, що робить процес інтеграції нескладним. Достатньо приєднати лінію подачі та зворотню лінію до опалювального котла, гідравлічна стрілка зазвичай не потрібна. Це стосується й встановлення готового каскаду з двох котлів. Як вже зазначалося, відзначається особливо висока гідравлічна міцність:

• різниця температур сягає до 50 K під час експлуатації з повним навантаженням
• низький гідравлічний опір 50 мбар при дельта T 15K та під час експлуатації з повним навантаженням
• допускається використання з тиском у системі до 6 бар
• з системою керування Logamatic 5000 температура в лінії подачі до 95 °C

Завдяки цим технічним перевагам є можливою нескладна інтеграція в систему, а також потрібна менша кількість компонентів для монтажу.

Акцент на ефективність

Газовий пальник з попереднім змішуванням та широким діапазоном модуляції 1 : 6 (для 400 кВт/500 кВт) та гідравлічна міцність теплообмінника з литого алюмінію високої продуктивності з відмінною теплопровідністю забезпечують оптимальну адаптацію до умов теплопостачання, що необхідні. Ще однією перевагою є те, що Logano plus KB472 сертифікований DVGW для роботи на природному газі з домішком до 20% водню.

Інтелектуальні системи керування

Котел Logano plus KB472 в поєднанні з Logamatic 5000 ідеально підходить для вирішення надскладних задач на об`єктах комерційного призначення. Logamatic EMS є найкращим рішенням для об`єктів з індивідуальними вимогами.

Logamatic 5000

Котел Logano plus KB472 в поєднанні з системою керування Logamatic 5000 забезпечують високоефективне керування складними та комбінованими системами з різною кількістю теплогенераторів та баками приготування гарячої води. Система керування, за необхідності, може бути розширена відповідними модулями. Автоматику котельної, побудованої на базі контролера Logamatic 5000, можна напряму підключити до мережі інтернет завдяки інтегрованому інтернет інтерфейсу та мережевої карти. З прямим доступом до мережі є можливість віддаленого керування котельною, постійного моніторингу параметрів котельної з будьякого пристрою: ПК, планшет, смартфон.

Модульна цифрова система керування для систем середньої і великої потужністі

• Вбудоване керування опалювальним контуром і приготуванням гарячої води
• Сенсорний екран, розміром 7″
• Прямий доступ до управління через Інтернет
• Розширення функціоналу з використанням модулів

Logamatic EMS plus

Система керування Logamatic EMS plus забезпечує оптимальний контроль системи опалення індивідуального житлового будинку, враховуючи необхідні потреби. Разом з Logamatic EMS plus, Logano plus KB472 може працювати в стандартних каскадах та системах опалення, що мають до 4 опалювальних контурів. Logamatic EMS plus з інтернет модулями КМ 200 або КМ 300, робить віддалене керування та моніторинг системи опалення простим та зручним.

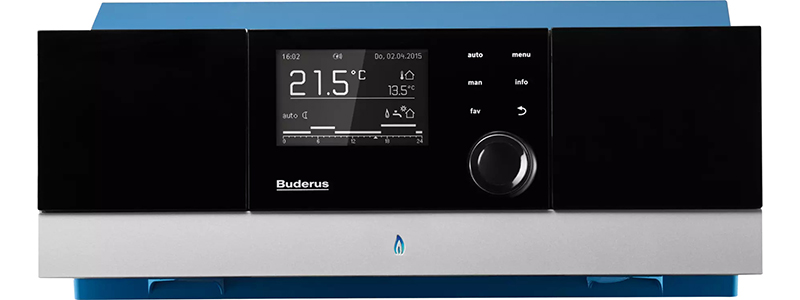

Система керування Logamatic EMS plus

• Котловий контроллер Logamatic MC110
• Контроллер системи опалення Logamatic RC310
• Контроллер для керування 4 контурами опалення та 2 контурами ГВП

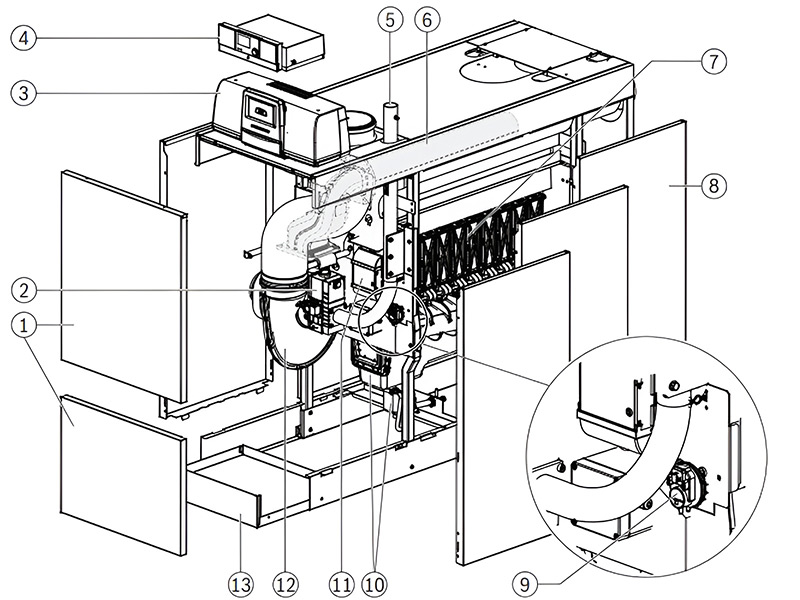

Основні компоненти підлогового газового конденсаційного котла Logano plus KB472

[1] Передня стінка котла (із 2 частин)

[2] Газова арматура

[3] Система керування Logamatic 5313 (додатково)

[4] Система керування Logamatic MC110 (додатково)

[5] Газова з’єднувальна труба

[6] Газовий пальник із паливним стержнем

[7] Котельний блок із теплоізоляцією (зображено без теплоізоляції)

[8] Кожух котла

[9] Реле тиску

[10] Піддон для конденсату та сифон

[11] Блок керування пальником

[12] Вентилятор

[13] Листове днище

Сучасний інтерфейс

Завдяки новому інтерфейсу Modbus TCP/IP, інтегрованому в стандартну комплектацію, Buderus пропонує можливість легкого зв’язування кількох торгових одиниць один з одним через систему керування будівлею. Таким чином, ви можете працювати з більшою ясністю та ефективністю через шинний зв’язок. Особливо для проектувальників це означає значно більше свободи дій, коли справа доходить до проектування будівлі. Відповідні компоненти для шинного зв’язку повинні бути з’єднані один з одним лише через мережевий роз’єм RJ45.

Більше даних і більше безпеки для складних областей застосування.

Для складніших вимог ми навіть пропонуємо функції центру керування з доступом через додатковий шлюз і програму порталу Buderus CommercialPLUS. Завдяки цьому у вас є віддалена передача даних із повною віддаленою параметризацією, а також багато інших функцій за допомогою порталу – більше даних і більше безпеки для дуже складних областей застосування.

Незалежне від місця, керування за допомогою Buderus CommercialPLUS

Цей портальний додаток для системи керування Logamatic 5000 дозволяє системному оператору керувати своєю системою опалення через Інтернет. Віддалений доступ, включаючи моніторинг та керування системою через інтернет-портал Buderus CommercialPLUS. Портал забезпечує відображення 1:1 сенсорного дисплея на використовуваному ПК або мобільному пристрої. Таким чином контролер може бути доступний онлайн в будь-якій точці світу, і налаштування можуть бути зроблені на робочому рівні.

Технічні характеристики котла Logano plus KB472
