Газовий підлоговий конденсаційний котел Buderus Logano plus GB402

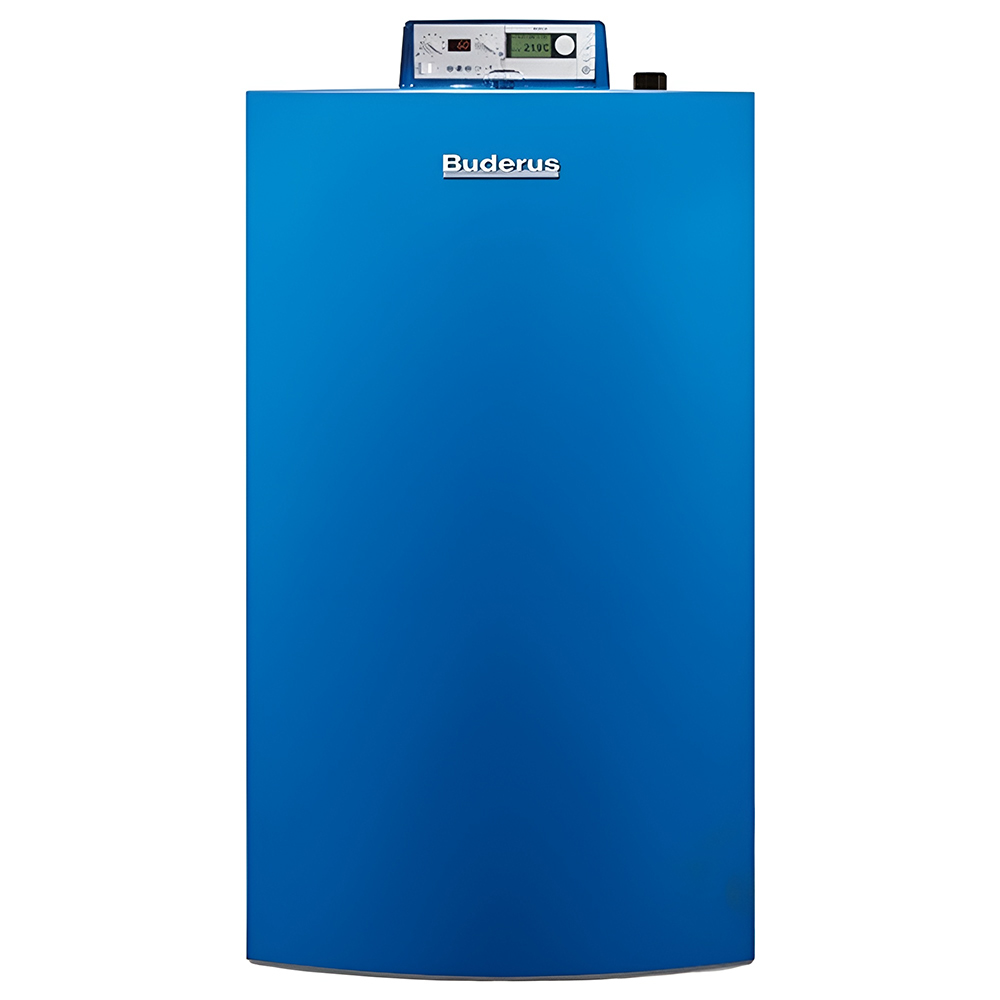

Buderus Logano plus GB 402

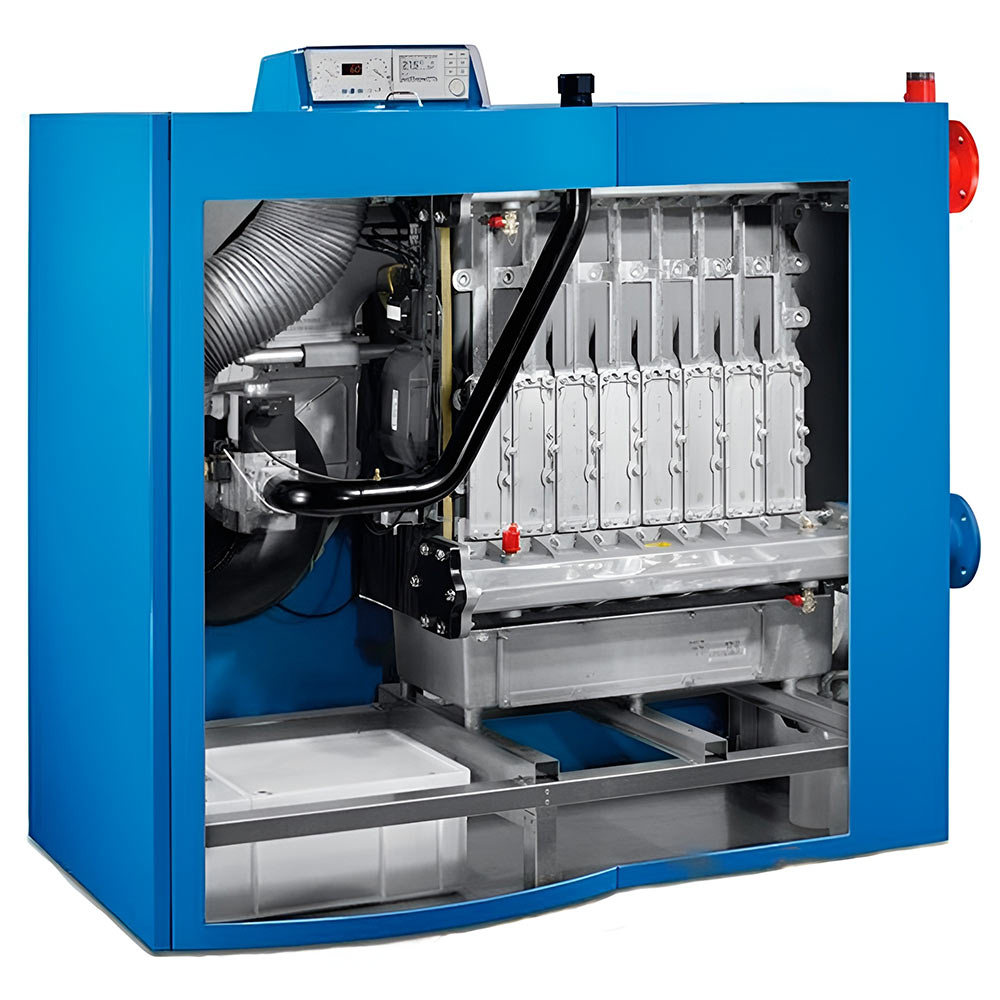

Конденсаційний котел, який розроблено зі знанням справи, завжди практичний та зручний в застосуванні. Підлоговий газовий конденсаційний котел Logano plus GB402 — яскравий приклад кращих інженерних розробок опалювальної техніки. Котел виділяється високим показником енергоефективності, надійності та терміну служби. В базовому виконанні котел обладнано газовим вентиляторним пальником та газовим клапаном з блоком контролю герметичності, а також всіма необхідними комплектуючими для безпечної експлуатації. Кожен котел на заводі проходить гарячий старт для перевірки та проведення необхідних налаштувань, що дозволяє включити котел в роботу одним натисканням клавіші пуск. Компактна конструкція, невелика вага та маленька займана площа, роблять Logano plus GB402 ідеальним котлом для забепеченням теплом та ГВП нових житлових і комерційних будівель, а також проєктів модернізації опалювальних систем.

Універсальний

Logano plus GB402 доступний у чотирьох різних розмірах котлів і, таким чином, має широкий діапазон потужностей від 395 кВт до 620 кВт. Крім того, завдяки своїй особливо компактній конструкції він займає дуже мало місця.

Легкість монтажу та зручність експлуатації

Не дивлячись на велику потужність, котел запроєктовано в компактному корпусі, що без проблем може проходити в приміщення котельні через стандартні двері (до 90 см). Якщо двері виявляться зовсім вузькими, тоді є можливість зняти облицювання котла. Зручне транспортування, просте переміщення до місця встановлення, швидкий монтаж. І так само — зручне обслуговування: система керування, за вибором власника, може розташовуватись або з фронтальної, або з правої сторони котла. Необхідний пристрій нейтралізації NE 0.1 або NE 1.0 можливо інтегрувати безпосередньо в корпус котла.

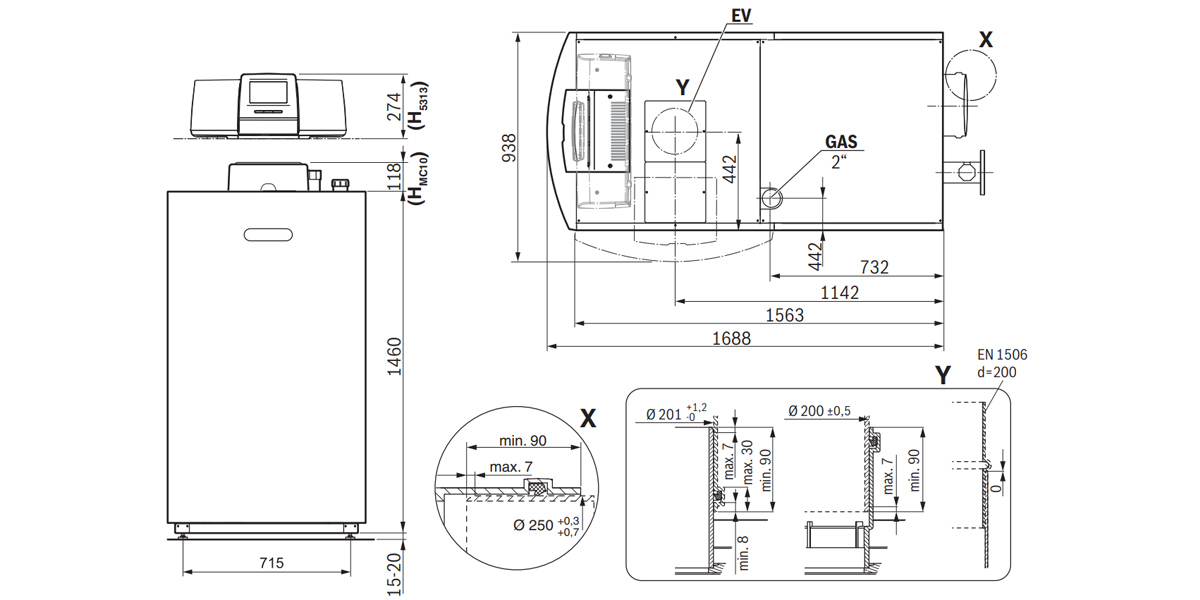

Розміри та з’єднувальні патрубки Logano plus GB402

AA – Вихід димових газів; AKO – Патрубок для відведення конденсату; EV – Впускний патрубок повітря для горіння (тільки з функцією відбирання повітря знадвору; додаткові підключення необхідно купувати окремо); GAS – Підключення газу; MAG – Додаткове з’єднання мембранного компенсаційного бака для захисту окремого опалювального котла; RK – Зворотна лінія котла; ST – Підключення запобіжного клапану або групи безпеки; VK – Лінія подачі котла.

Можливість використання котлів у каскаді

Котел Logano plus GB402 у будь-якому випадку стане ідеальним рішенням для різноманітних об`єктів. Зручність проєктування та монтажу котельної установки, що одразу після встановлення починає ощадно використовувати енергоресурси та економити об’єм спожитого палива. Будь-які вимоги, що можуть з’явитись під час проєктування котельної, завжди будуть просто вирішені та виконані. Застосування сучасних систем керування дозволяє об`єднувати до 16 котлів в один каскад, сумарною потужністю 9920 кВт.

Розміри двох котлів в каскаді

Спалювання палива в максимально ефективному режимі

Екологічно безпечний, з низьким рівнем шуму, газовий пальник попереднього змішування застосовується на котлах Logano plus GB402, що забезпечує широкий діапазон модуляції від 20 до 100%. Але це не єдина перевага даного пальника, так як пальник пристосований до зручного технічного обслуговування. На спеціально встановлених направляючих пальник швидко зміщується у сервісне положення. При цьому є можливість перевірки, а в разі необхідності, заміни електродів розпалювання та іонізації полум’я. До всього перерахованого можна додати, що газовий пальник може зняти та встановити один сервісний інженер.

Економний і ефективний

Logano plus GB402 вражає ефективністю навантаження до 97% відповідно до Регламенту (ЄС) 813/2013. Конденсаційний котел працює максимально економічно та знижує витрати на опалення. Великий оглядовий отвір надає  легкий доступ до компонентів, що значно полегшує технічне обслуговування.

Інноваційна технологія опалення

Завдяки високій ефективності часткового навантаження Logano plus GB402 ідеально підходить для великих проектів. Вся його концепція спрямована на швидке та, перш за все, безпроблемне планування та встановлення.

Контроль системи
з модульним цифровим контролером Logamatic 5313 із 7-дюймовим сенсорним екраном і підключенням IP та Modbus. Пристрій можна встановити на котлі або збоку від котла.
Потік котла
забезпечує безперебійну подачу гарячої опалювальної води до котла.
Модулюючий газовий пальник на преміксованому паливі
з широким діапазоном модуляції від 20 до 100 % дуже простий в обслуговуванні.
Теплообмінник з очисними отворами
для ефективного теплообміну, а також для швидкого та легкого очищення
Трубопровід охолодженої води
дозволяє плавно транспортувати охолоджену воду системи опалення від поверхонь нагріву назад до котла.

Конденсато збірник та відвідник
збирає та відводить утворившийся конденсат.
Вентилятор
забезпечує потужну, але тиху подачу повітря для горіння.
Газова арматура
для швидкого та зручного налаштування пальника.

Готовий до всього

З Buderus на вашому боці ви маєте більше свободи планування – незалежно від того, плануєте ви нове будівництво чи модернізацію. Завдяки повітронезалежній роботі в приміщенні ви можете встановити газовий конденсаційний котел Buderus практично в будь-якому місці будівлі.

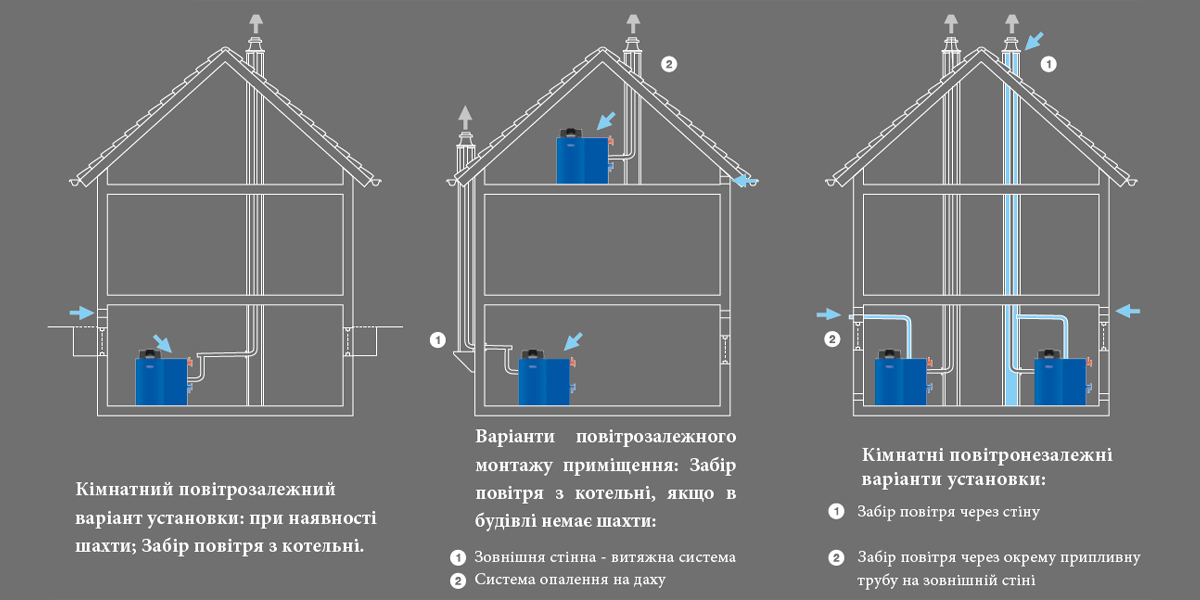

Працює, як залежно від навколишнього повітря, так і незалежно.

Якщо Logano plus GB402 працює залежно від навколишнього повітря, він отримує необхідний для горіння кисень із навколишнього повітря в приміщенні, де встановлений. Відповідно до чинних норм це приміщення повинно мати достатньо вентиляційних отворів. При роботі зі збалансованим газоходом Logano plus GB402 отримує повітря для горіння ззовні. У цьому випадку також повинні бути передбачені вентиляційні отвори, але вони можуть бути меншими порівняно з роботою, що залежить від повітря в приміщенні.

Насолоджуйтесь свободою планування

Завдяки різним режимам роботи Logano plus GB402 знайде місце практично скрізь. Звичайно, газовий конденсаційний котел був випробуваний і схвалений для різних систем димових газів. Вихлопні гази можуть виводитися через шахту, через зовнішню стіну або безпосередньо через дах. Це гарантує свободу планування. У житлових приміщеннях, які опалюються для житлових цілей, також є більша свобода в плануванні будівлі або щодо встановлених вимог до ізоляції відповідно до Указу про енергозбереження (EnEV).

Система надійності

Особливо в будинках, де живе або працює багато людей, надійне постачання опалення та гарячої води в будь-який час є головним пріоритетом. Потужний газовий конденсаційний котел Logano plus GB402 та інтелектуальна система керування Logamatic 5313 працюють рука об руку цілодобово, ефективно та безпечно.

Регулювання для середніх і великих систем

Logamatic 5313 розроблений спеціально для котлів з системою управління горінням Buderus. Він призначений для підвищення ефективності планування, встановлення, транспортування, безпеки та обслуговування. Практичність починається з монтажу: Logamatic 5313 можна встановити на котлі або збоку від котла. Корпус із інтегрованою кабельною прокладкою та запобіжником натягу.

Широке оснащення

Базова конфігурація системи керування включає центральний модуль ZM5313 з інтерфейсом Modbus, інтерфейс 0-10 В, Інтернет-інтерфейс, USB-інтерфейс, наприклад, для оновлення програмного забезпечення, і модуль контролера BCT531 з ємнісним сенсорним керуванням. Чотири вільні слоти для модулів забезпечують можливості розширення.

Інтуїтивно зрозумілий інтерфейс

Високоякісний 7-дюймовий сенсорний дисплей Logamatic 5313 можна використовувати для параметризації, запиту та відображення всіх даних контролера. Інтегрований Інтернет-інтерфейс дозволяє контролювати та регулювати важливі для користувача параметри системи керування через комерційний інтернет-портал Buderus Control Center – і все це на сенсорному екрані 1:1. Logamatic 5313 можна підключити до системи управління вищого рівня через стандартний інтерфейс Modbus.

Модульна цифрова система керування для систем середньої і великої потужністі

• Вбудоване керування опалювальним контуром і приготуванням гарячої води
• Сенсорний екран, розміром 7″
• Прямий доступ до управління через Інтернет
• Розширення функціоналу з використанням модулів

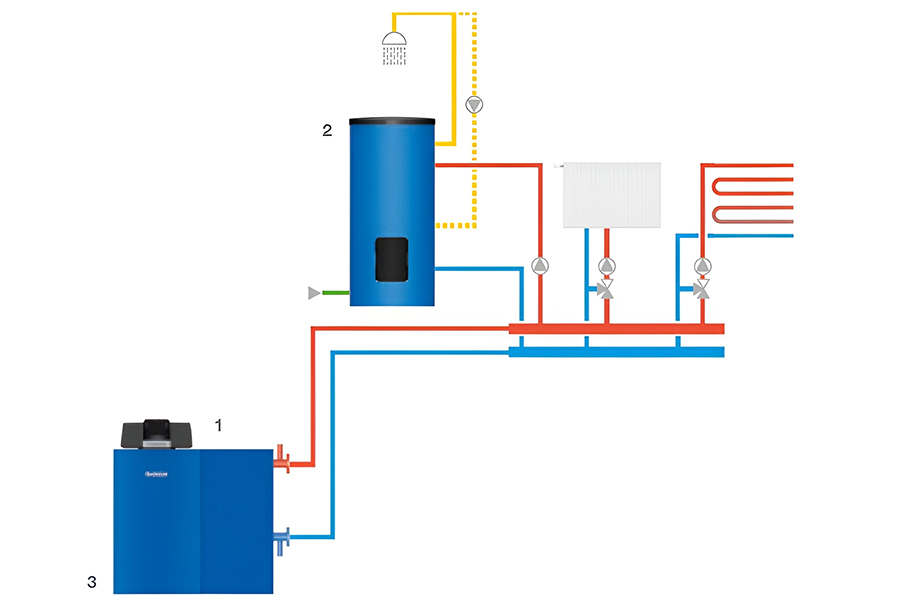

Однокотлова система для нагріванням гарячої води, включаючи циркуляцію та контролер системи Logamatic 5313 для максимальної функціональності

Двокотлова система в каскаді для нагріванням гарячої води, включаючи циркуляцію та контролер системи Logamatic 5313 для максимальної функціональності

Технічні характеристики Buderus Logano plus GB402
