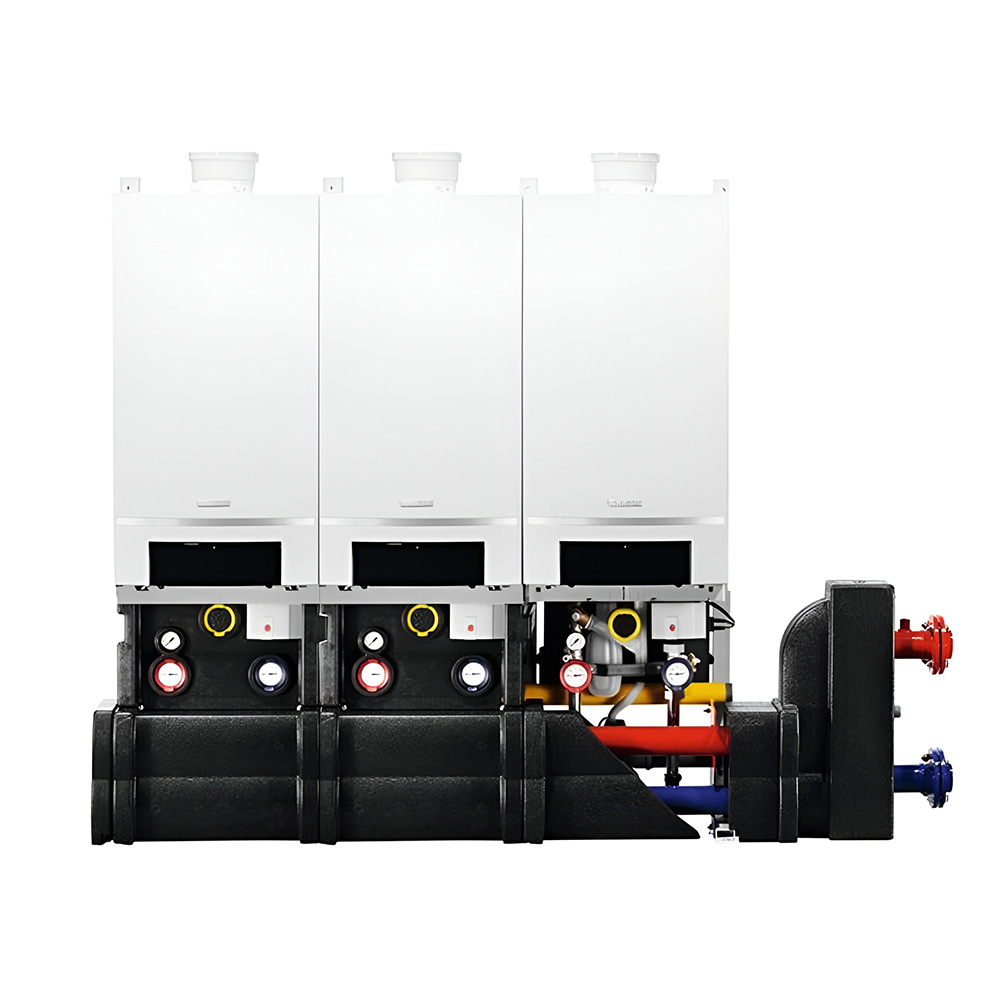

Каскадний блок для котлів Logamax plus GB162 V2 “в ряд”

З’єднувальна група для системи опалення/гарячої води

Якщо газовий конденсаційний котел у каскадній установці використовується також для нагріву бойлера, то його необхідно доукомплектувати 3- ходовим клапаном. Цей клапан можна встановити лише для газових конденсаційних котлів на 65 кВт, та в жодному випадку він НЕ встановлюється для котлів на 80 кВт чи 100 кВт. З’єднувальна група для системи опалення/гарячої води комлектується разом із насосом Grundfos UPER 25-80.
Стандартний набір може оснащуватися такими конструктивними елементами:
• 5/4″ Taconova на трубі прямої лінії подачі
• T-подібний патрубок на трубі зворотної лінії
подачі
• Датчик температури для монтажу в бойлері
• З’єднувальний кабель для 3-ходового клапана
разом зі штекерами.
3-ходовий клапан і датчик температури в бойлері
підключаються до штекерів, що знаходяться на
газовому конденсаційному котлі.

Набір відводів для гідравлічної стрілки

Існують різні варіанти встановлення каскадної системи Logamax plus GB162. Залежно від використання набору водоводів гідравлічну стрілку можна встановити під прямим кутом, а завдяки реверсивності газопроводу та головного колектора патрубки можна встановити незалежно один від одного. Таким чином можна підключити газопровід з лівого боку каскадної системи – тоді праворуч можна встановити гідравлічну стрілку.

Основні елементи рами каскадного блока

• [1] Стійка
• [2] Допоміжна рамка
• [3] Магістральний газопровід
• [4] Головний колектор
• [5] Кран запірний газовий TL
• [6] Планка для навішування приладів
• [7] З’єднувальний трубопровід для котла TL
• [8] З’єднувальний трубопровід для котла TR
• [9] З’єднувальна група для газового конденсаційного котла
• [10] Кран запірний газовий TR
• [11] Прокладки ущільнюючі фланцеві
• [12] Гідравлічна стрілка (опція)

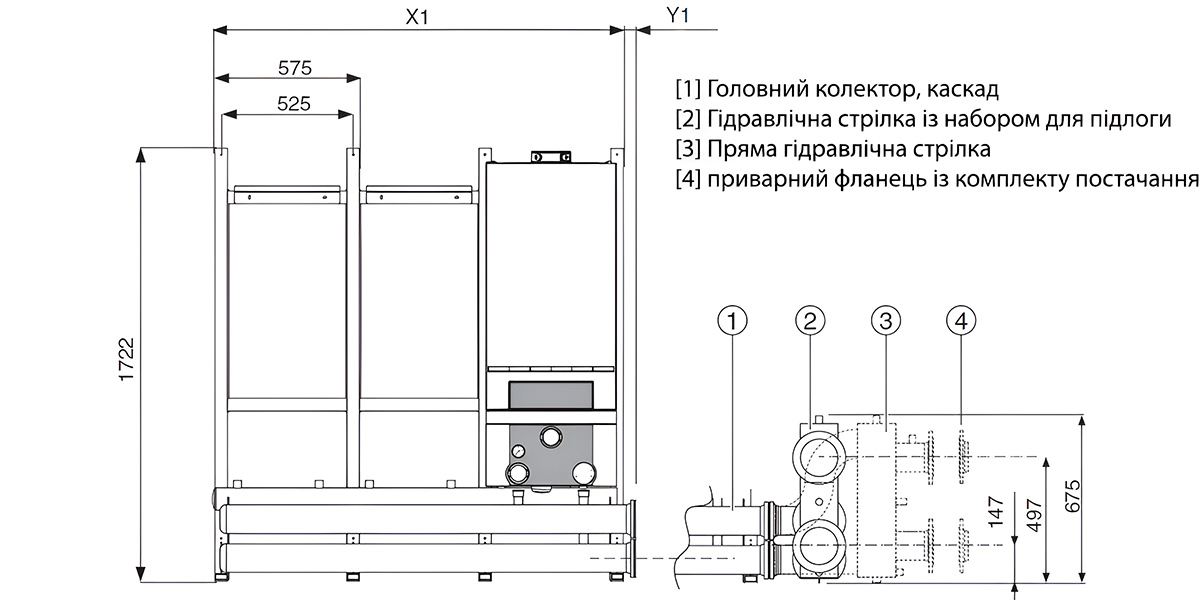

Розміри каскадного блока для котлів Logamax plus GB162 V2 з гідравлічною стрілкою

Розміри каскадних систем розташування TL (лінійне)
