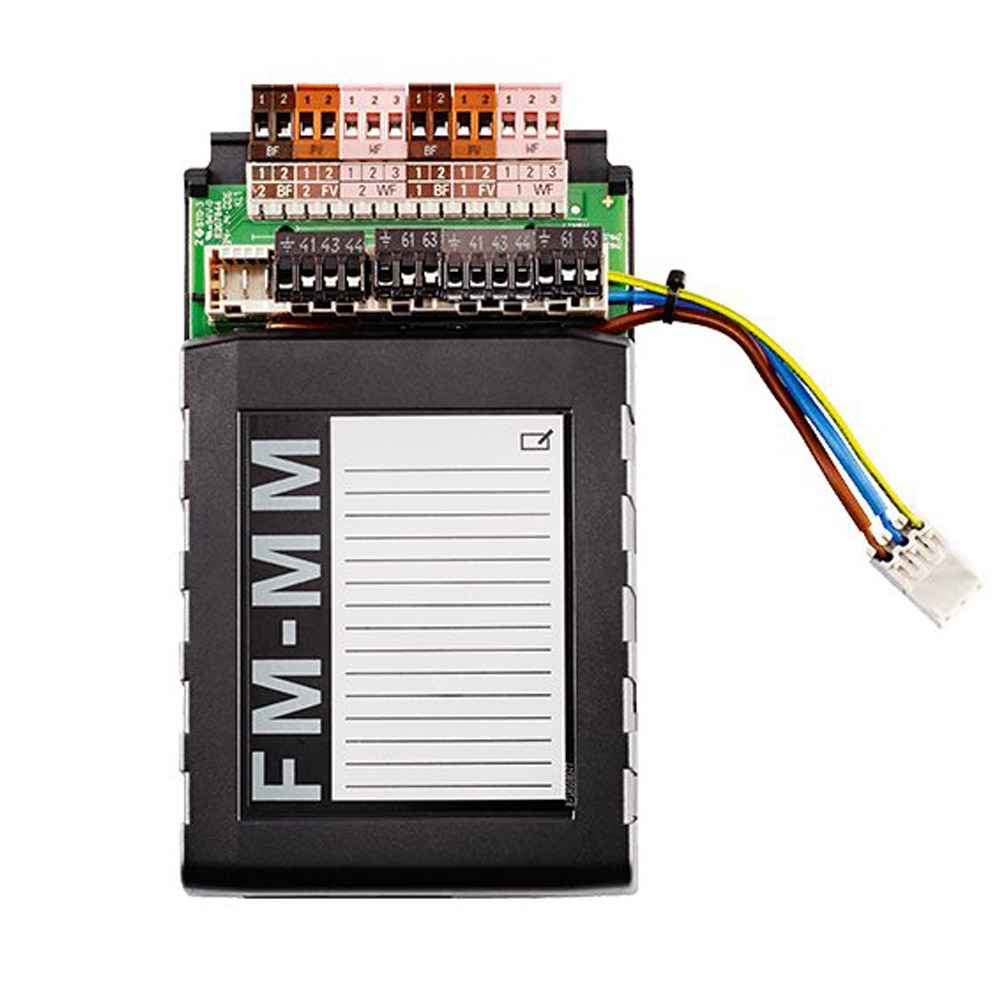

Функціональний модуль Buderus Logamatic FM-MM — Два нагрівальних контуру

Опис

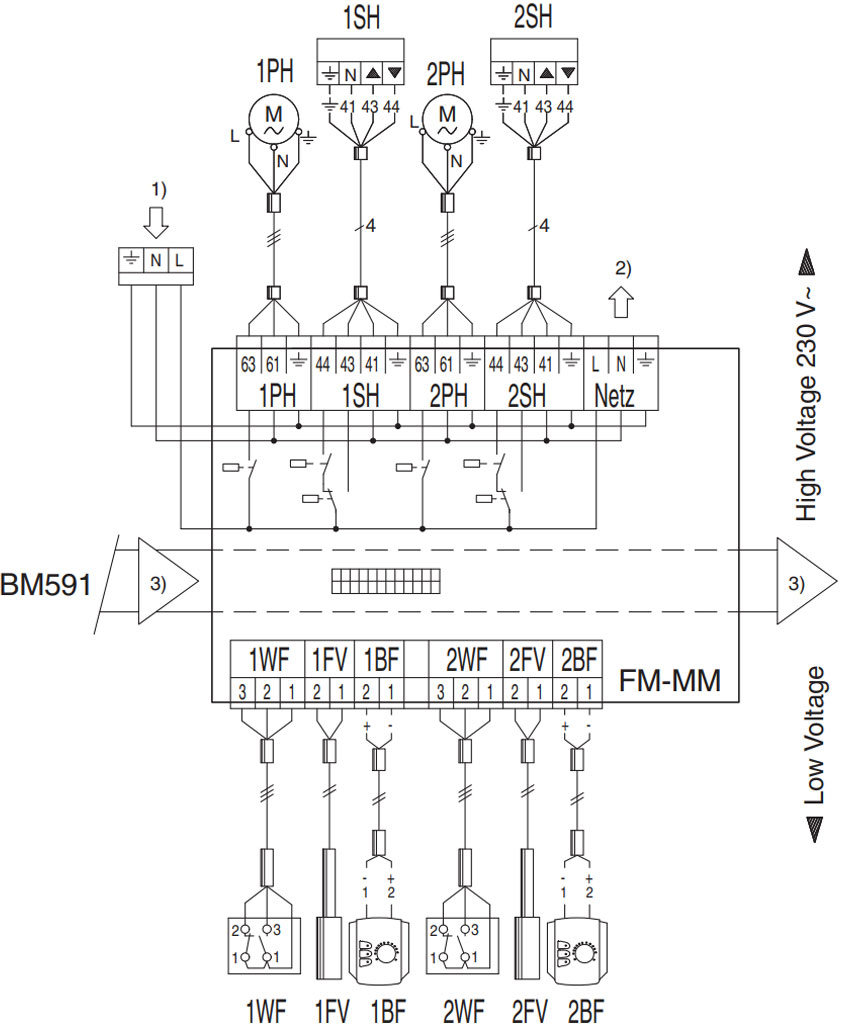

Електрична схема Функціонального модулю Buderus logamatic FM-MM

Пояснення
Клеми

• High-voltage Напруга лінії керування 230 В~1,5 мм²/ AWG 14, макс. 5 A
• Low-voltage Низька напруга 0,4…0,75 мм²/ AWG 18
• 1) Електричне живлення від мережевого модуля або від сусіднього модуля
• 2) Електричне живлення від мережі для інших модулів
• 3) Внутрішня шина в системі керування

Назви модулів

• BM591 модуль друкованої плати внутрішньої шини
• FM-MM функціональний модуль 2 опалювальні контури

Загальні пояснення

• 1 BF — Дистанційне керування для опалювального контуру 1
• 2 BF — Дистанційне керування для опалювального контуру 2
• 1 FV — Датчик температури лінії подачі опалювального контуру 1
• 2 FV — Датчик температури лінії подачі опалювального контуру 2
• HK — Опалювальний контур
• 1 PH — Насос опалювального контуру 1
• 2 PH — Насос опалювального контуру 2
• 1 SH — Виконавчий елемент опалювального контуру 1
• 2 SH — Виконавчий елемент опалювального контуру 2
• TWH — Реле температури
• 1WF — Функція вибору (без потенціалу) опалювального контуру 1
  • Функція вибору можлива лише за умови відсутності підключення дистанційного керування. (Контактне навантаження 5 В DC/ 10 мA)
  • 1/3 = режим опалення/знижений режим
  • 1/2/3 = режим опалення/знижений режим/авто
  • 1/2 = зовнішня індикація несправності насоса
  • 1/2 і 1/3 = зовнішня індикація несправності насоса та режим опалення/знижений режим
