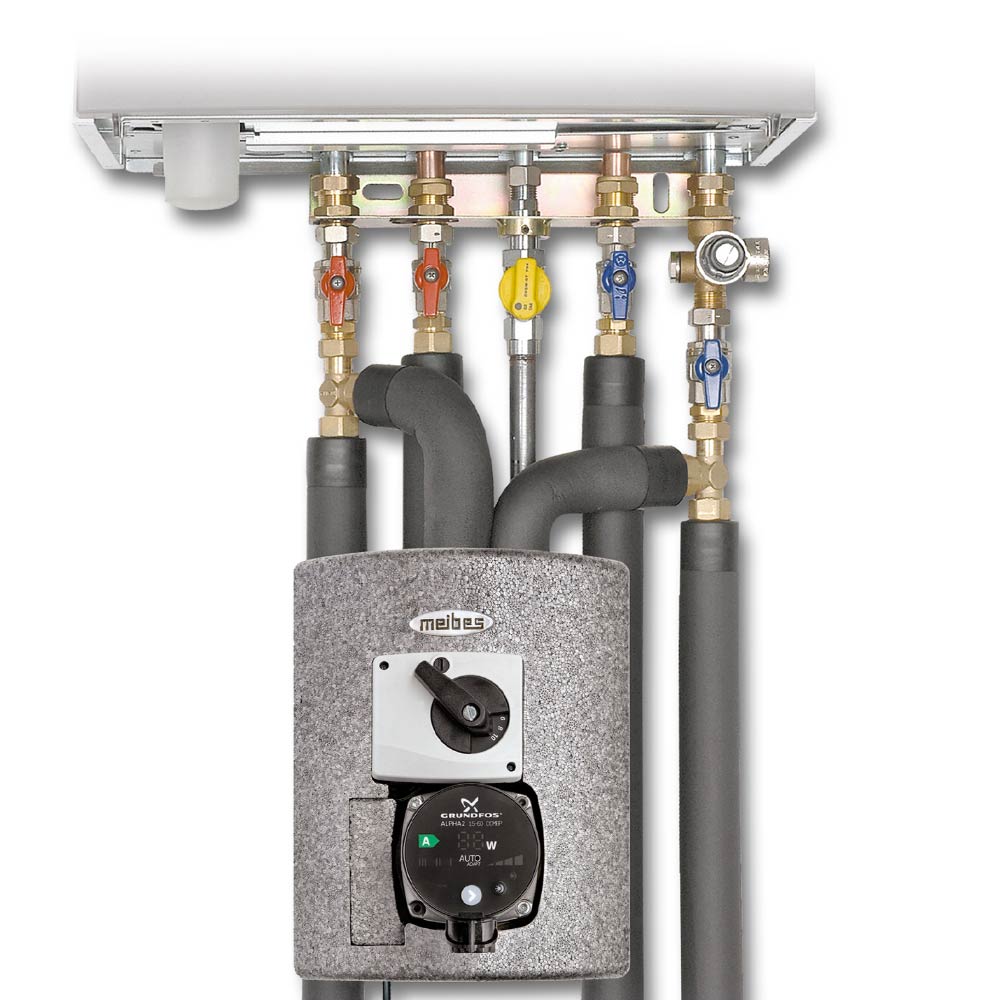

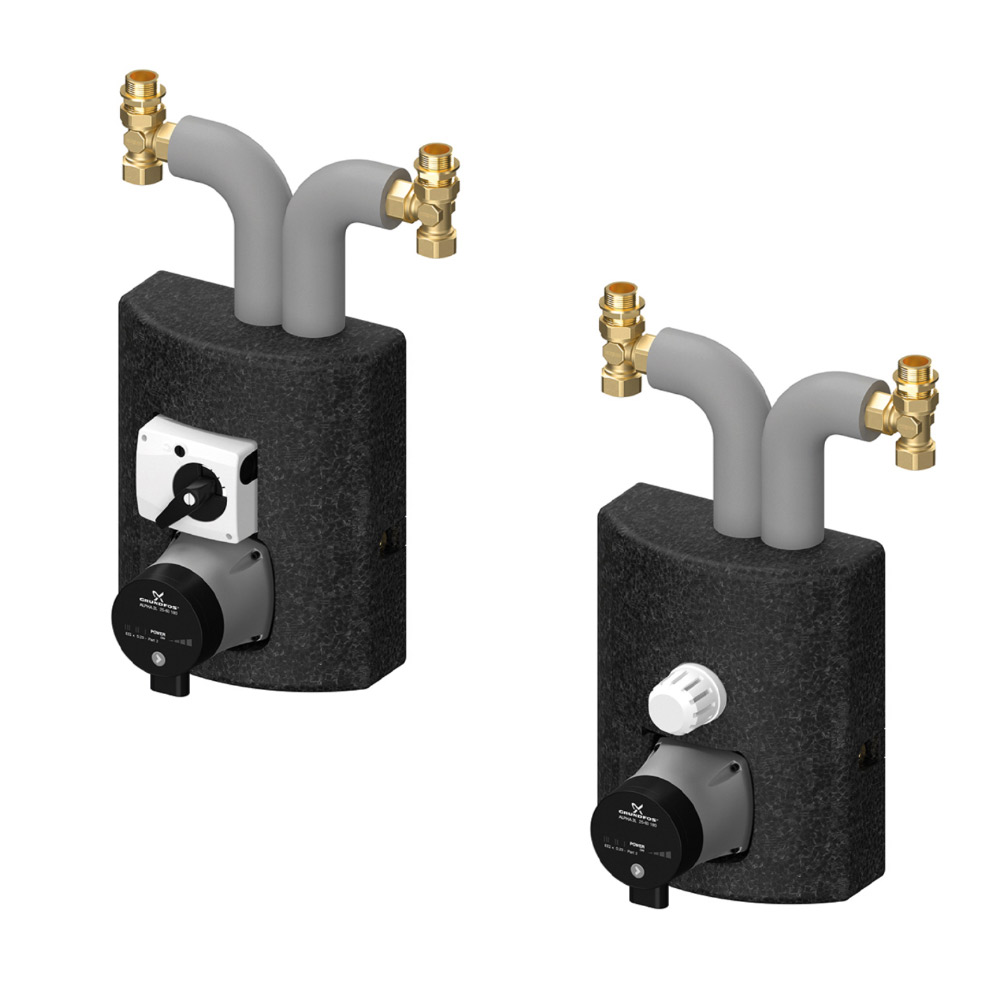

Змішувальна насосна група для теплої підлоги Flamco Meibes Thermix

Опис

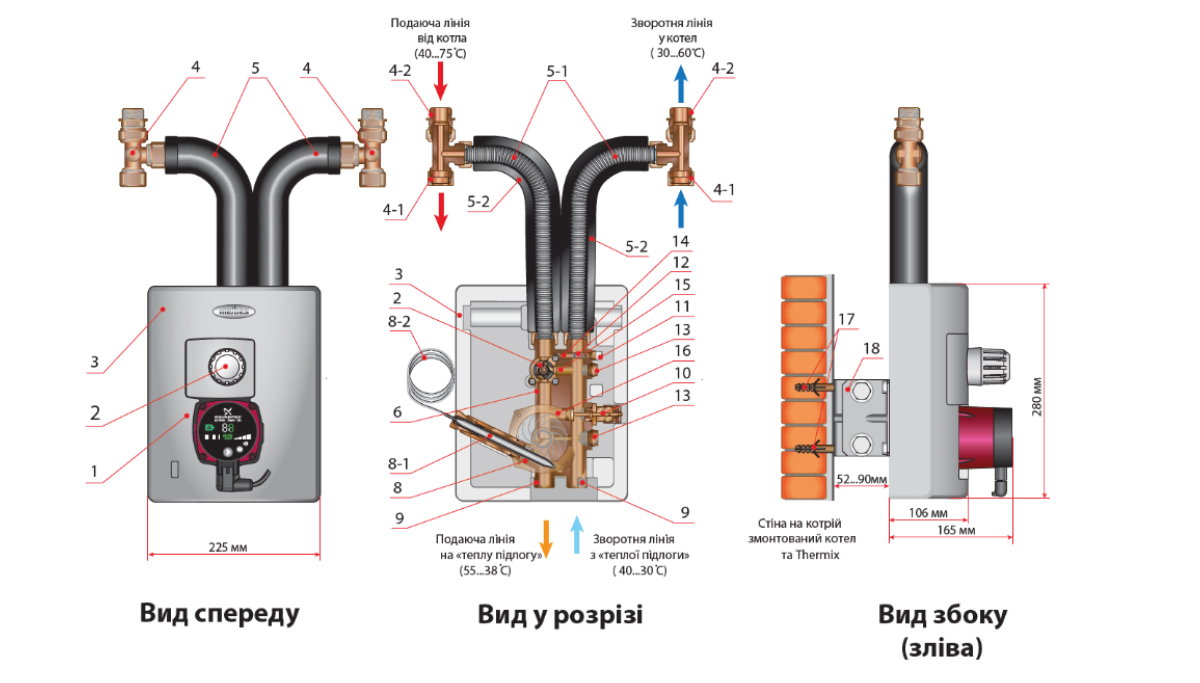

Гідравлічні характеристики Thermix

1 – циркуляційний насос з частотним регулюванням;
2 – сідловий клапан під керуванням термостатичної головки з капілярним датчиком (Шкала “1,2,3,4,5” – відповідає температурі лінії подачі 10 °С, 20 °С, 30 °С, 40 °С, 50 °С відповідно);
3 – блокова теплоізоляція EPP;
4 – цанговий трійник;
4-1 – контур підключення системи радіаторного опалення (цанга ДУ 22 мм під мідну трубу);
4-2 – контур підключення до котла НР 3/4 “;
5 – гнучкі теплоізольовані трубопроводи для адаптації під будь-яке розташування патрубків опалення настінного котла;
5-1 – гнучка нержавіюча труба ДУ 20 мм;
5-2 – гнучка теплоізоляція;
6 – латунний корпус;
8 – заглибна гільза для датчика температури (датчик температури йде в комплекті);
8-1 – рідинний датчик температури (елемент від рідинного термостата);
8-2 – капіляр, з’єднує рідинний датчик температури з термостатом;
9 – патрубки
підключення системи “тепла підлога” НР 3/4 “євроконус;
10 –  балансуючий вентиль вторинного байпаса;
11 – кран Маєвського;
12 – заглушка первинного байпасу (не потрібен при установці балансувального комплекту арт. 27410.1);
13 – технологічні заглушки (для очищення каналів 15 і 16);
14 – первинний байпас (при виключенні із системи заглушки 12 в поєднанні з балансувальним комплектом виконує роль гідравлічної стрілки);
15 – байпас підмішування (Подає на змішувач охолоджений теплоносій);
16 – вторинний байпас (Забезпечує додаткове підмішування минаючи змішувач. Він забезпечує зменшення гідравлічного опору, проток через нього налаштовується згідно вкладеної інструкції);
17 – дюбелі для кріплення до стіни; 18 – налаштовуються по довжині консолі для настінного монтажу (відсувають Thermix від стіни, щоб пустити під ним труби опалення, гарячої води і газопровід)
