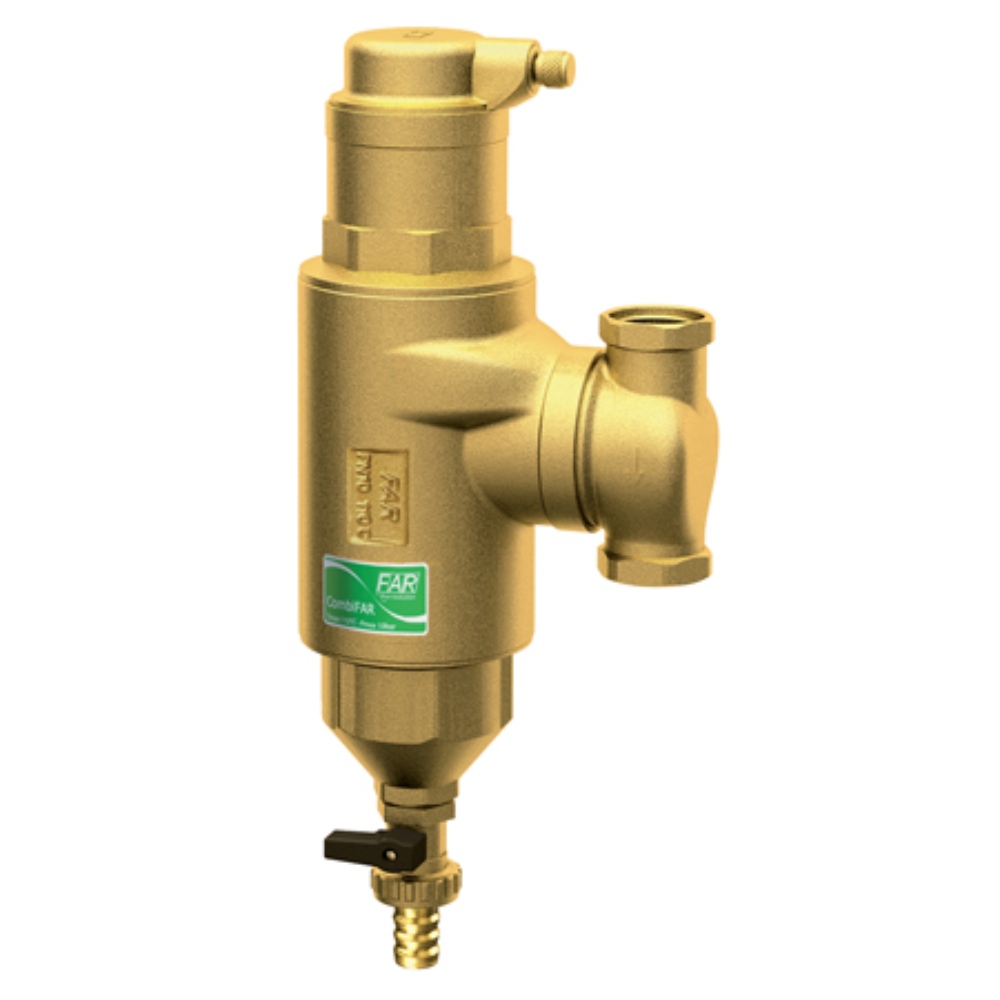

Шламоуловлювач деаератор з поворотним підключенням FAR Combifar 2229

Як показано на малюнку, використання вертикальних стрижнів, вирівняних за напрямком руху рідини, максимізує площу поверхні для контакту з частинками бруду, зваженими в рідині. Невеликі язички створюють турбулентність, що уповільнює швидкість потоку і полегшує відділення домішок, які падають під дією сили тяжіння, в той час як бульбашки повітря спрямовуються до повітряного клапана, розташованого зверху.

Поворотний COMBIFAR може бути встановлений на трубопроводі як у вертикальному, так і в горизонтальному положенні, оскільки частина з різьбовими з’єднаннями може обертатися на 360° навколо власної осі.

Обслуговування повітряного клапана

Для того, щоб провести технічне обслуговування, спочатку необхідно закрити запірні вентилі, розташовані перед і після сепаратора, а потім
відкрутити верхню частину корпусу за допомогою сантехнічного ключа (рис. 1). У разі випадку витоку з повітряного клапана необхідно очистити або замінити його наступним чином: зніміть кришку і за допомогою шестигранного ключа на 4 мм відкрутіть повітряний клапан. Потім приступити до очищення або заміни (рис. 2). Для правильного встановлення штока на поплавок, відкрутіть перевернувши верхню частину сепаратора догори дном і відкрутіть повітряний клапан, як показано на малюнку 3.

Обслуговування картриджа

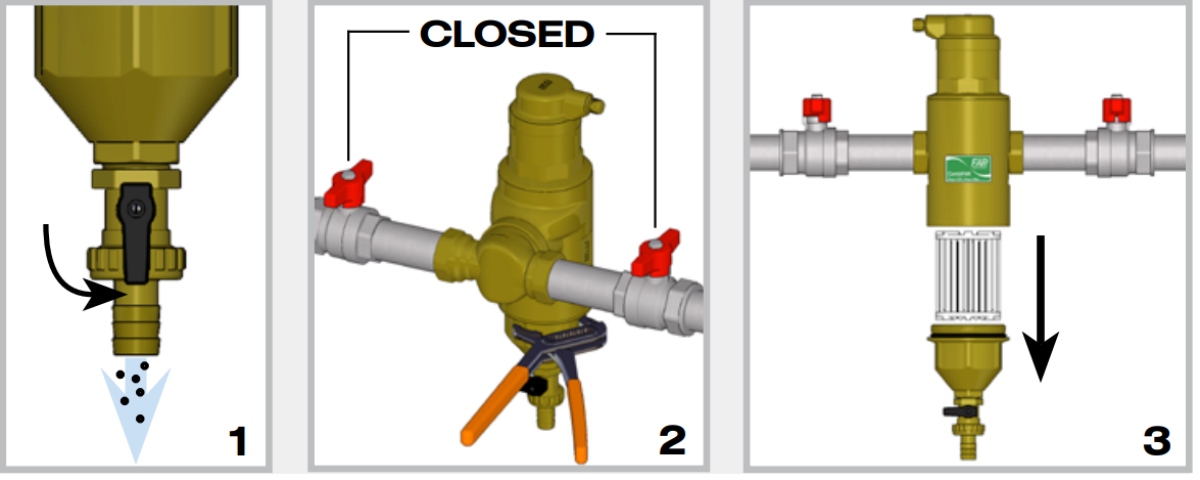

Сепаратор вимагає періодичного обслуговування внутрішнього картриджа для видалення відкладених домішок. Крім звичайної процедури зливу через зливний кран, розташований внизу (фото 1), можна відкрутити нижню частину корпусу за допомогою сантехнічного ключа (фото
2) і вийняти фільтруючий картридж для очищення (фото 3), щоб видалити всі домішки.

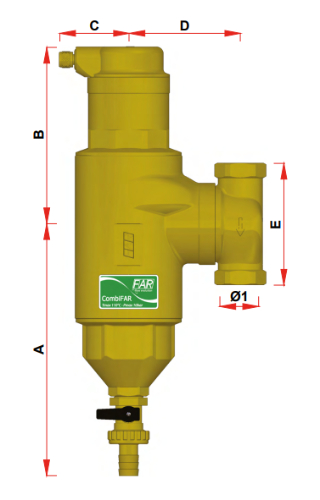

Технічні розміри сепаратора FAR Combifar 2229
