Від 1 253,97 ₴ з ПДВ

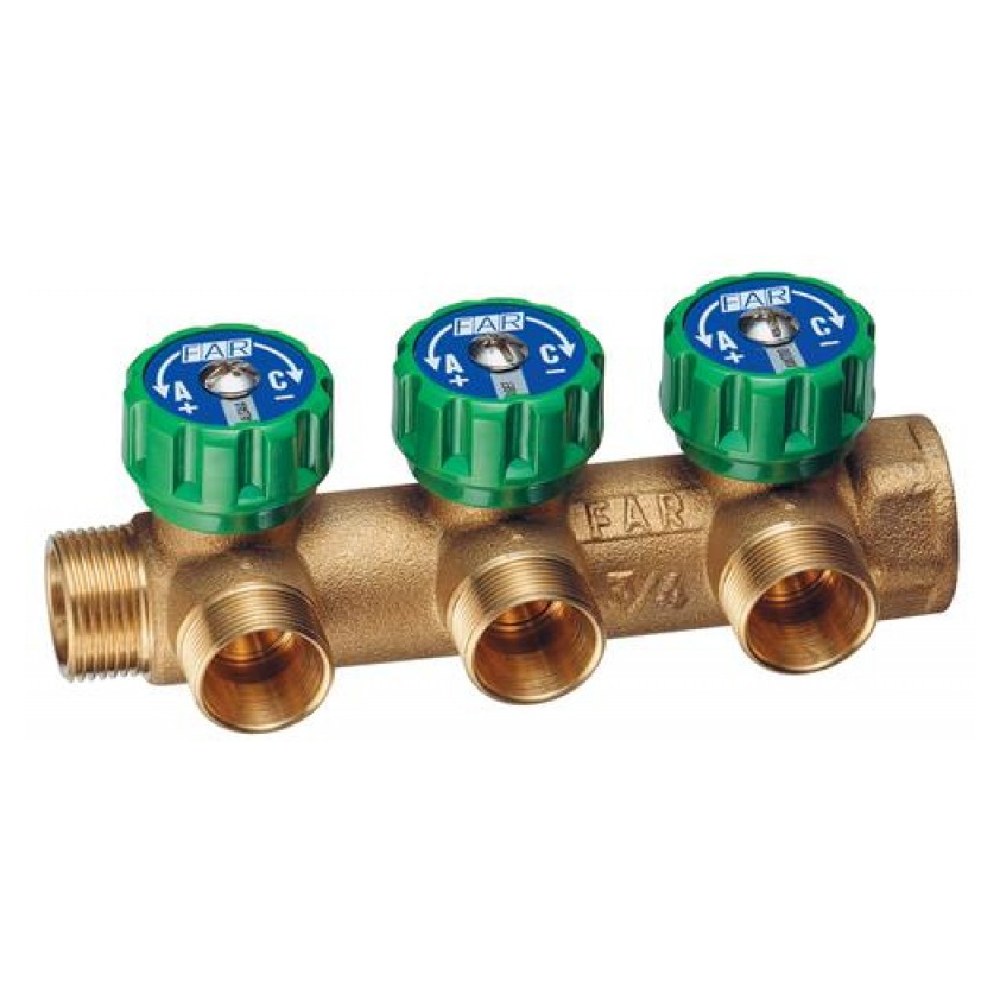

Модульний колектор на 3 порти з латуні “CR” (DZR) для побутових потреб та систем опалення. У комплекті з ручним керуванням. Кожен порт оснащений 2 дисками з шовкографічним друком для ідентифікації контуру.
Технічні дані:
Колектори «MULTIFAR» оснащені вбудованими клапанами і запірною арматурою і підходять для використання у водопровідних системах водопостачання, побутового обслуговування та опалювальних системах. Вентилі, розташовані на кожному виході, дозволяють ізолювати будь-який підключений термінал безпосередньо від колектора під час монтажу, технічного обслуговування або заміни. Простота експлуатації забезпечується за допомогою ручок для управління клапанами, розташованих спереду, і гвинтового механізму управління для клапанів запірного щита. Колектори з вбудованими клапанами зазвичай використовуються в якості подаючих колекторів. Потік води через колектор зустрічається з сідлом клапана з EPDM спереду, щоб уникнути збоїв у роботі через тривалі посушливі періоди та сильні стрибки тиску. Колектори з вбудованими запірними клапанами використовуються як для подачі, так і для відведення води, щоб регулювати і перекривати потік.
Приклад встановлення в домашній системі
Багатофункціональні колектори з вбудованими запірними клапанами на зворотному трубопроводі дозволяють калібрувати кожен опалювальний контур, що обслуговує радіатори.
| Артикул | Виходи | Ø1 | Ø2 | A | B | C | D | E | F | Ø3 |
|---|---|---|---|---|---|---|---|---|---|---|
| 3835 34 | 3 | R 3/4 | Rp 3/4 | 149 | 32 | 45 | 18 | 49 | 50 | 24 x 19 |
| 3835 1 | 3 | R 1 | Rp 1 | 153 | 36 | 45 | 21 | 51 | 56 | 24 x 19 |
Розміри зазначені в мм
| Підключення | R, 16 x 3/4''FT, 20 x 3/4''FT, 25 x 3/4''FT, 16 x 2,2-3/4", 16 x 2,8-3/4", 16 x 1,8/2,0-3/4", 20 x 1,9/2,0-3/4", Q&E 16 мм, Q&E 20 мм, Rp 1/2"FT, Rp 3/4″FT, Rp 1″FT, Rp 1 1/4″FT, Rp 1 1/2″FT, R 1/4" MT, R 3/8" MT, R 3/4" MT, R 1/2" MT, R 1" MT, R 1 1/4" MT, R 1 1/2″ MT, R 2" MT, R 2 1/2" MT, G 3/8'' MT, ЗР ½" х 12 мм, ЗР ½” х 15 мм, М 30 х 1.5, Клемне, 1/2'' x 3/8'', 1/2'' x 1/2'', 3/4'' х 3/4'', 1'' x 1'', 1 1/4'' x 1 1/4'', 3/4'' x 1/2'', 3/4'' x 3/8'', DN50 x DN40, DN50 x DN100, DN80 x DN65, DN80 x DN80, DN80 x DN100, DN100 x DN80, DN100 x DN100, DN100 x DN150, DN150 x DN125, DN150 x DN150, DN200 x DN200, 1/2″ BP, 3/4" BP, 1" BP, 1 1/4" BP, 1 1/2" BP, 2" ВР, DN16 – DN 22, DN16 – 1/2″ ВР, DN16 – 1/2″ ЗР, DN16 – 3/4″ ЗР, DN20 – DN22, DN20 – 3/4″ ВР, DN20 – 3/4″ ЗР, DN20 – 1″ ЗР, DN25 – 1″ ВР, DN25 – 1″ ЗР, DN32 – 1 1/4″ ВР, DN32 – 1 1/4″ ЗР, DN40 – 1 1/2" ВР, DN40 – 1 1/2" ЗР, DN50 – 2" ЗР, DN65 – 2 1/2" ЗР, DN50/PN16, DN65/PN16, DN80/PN16, DN100/PN16, 1/4 x 1/2, M18 x 1/2, R 1/2" – Rp 1/2", R 3/4" – Rp 3/4", R 3/4" – Rp 1", R 1" – Rp 1", 1" M, 1 1/4" M, 1 1/2" M, DN15 – Rp 1/2", DN20 – Rp 3/4", DN25 – Rp 1", DN32 – Rp 1 1/4", DN40 – Rp 1 1/2", DN50 – Rp 2", DN 32-40, DN 40-50, DN 50-65, DN 65-80, Rp 1 1/4"- Rp 1 1/2", Rp 1 1/2"- Rp 2", Rp 2"- Rp 2 1/2", DN16 – DN16, DN20 – DN20, DN25 – DN25, DN32 – DN32, 3/4"AG – 1/2"AG, 1"AG – 1/2"AG, 1"AG – 3/4"AG, 1 1/4"AG – 1"AG, 1/2" AG, 3/4" AG, 1"AG, 1 1/4" AG, DN12 – 1/2" AG, DN16 – 1" AG, DN16 – 1/2" AG, DN16 – 1/2" IG, DN16 – 3/4" AG, DN20 – 1" AG, DN20 – 3/4" AG, DN20 – 3/4" IG, DN25 – 1" AG, DN25 – 1" IG, DN32 – 1 1/2" AG, DN32 – 1 1/4" AG, DN32 – 1 1/4" IG, DN40 – 1 1/2" AG, DN50 – 2" AG, DN 16 -Cu 18, DN 16 – Cu22, DN 20 – Cu 18, DN 20 – Cu 22, DN 32 – Cu 35, DN 40 – Cu 42, Storz В (3"), Storz C (2"), R 1", Rp 1, R 1 1/4″, Rp 1¼, R 1 1/2″, Rp 1½, R 2″, R 2 1/2″, Rp 2½, R 3″, R 4", R 5", Rp 3, DN 10 – G 1/2 F – G 3/4 RN, DN 15 – G 1/2 F – G 3/4 RN, DN 20 – G 3/4 F, DN 20 – G 3/4 F – G 1 RN, DN 25 – G 1 F, DN 25 – G 1 F – G 1 1/4 RN, G 1/4 F, G 3/8", G 3/8 M, G 3/8 F, G ½ M, G 1/2″SN, G 1/2"MT, G 3/4"MT, G 1"MT, G 1/2"FT, G 3/4″SN, G 3/4"FT, G 1"FT, G 1 1/4"FT, G 1/2 F, G 3/4 F, 22 мм, G 1″SN, G 1 F, G 1 1/4 F, G 1 1/2"MT, G 1 1/2 F, G 2 F, G 2 1/2 F, G 3 F, G 4 F, G 5 F, G 6 F, 1/8" – 3/8", 1/8" – 1/2", 1/4", 1/4" – 3/8", 3/8", 1/2", 1/2" – 3/4", 1/2" – 1", 1/2" – 1 1/4", 3/4” М, 3/4", 1", 1'' х 1'', 1" – 1 1/4", 1 1/8" x 14, 1 1/4", 1 1/4" – 2", 1 1/2", 1 1/2" – 2", 2", 2,5", 2 1/2", 3", 110 x 10,0 – 114,0, 125 x 114 – 140,0, 140 x 12,7 – 133,0, 160 x 14,6 – 168,0, 25 x 2,3 – 26,9, 32 x 2,9 – 33,7, 4 x 1", 4 x 2,5", 4 x 2", 4 x 3/4", 4 x 5/4", 4″, 40 x 3,7 – 42,4, 5″, 50 x 4,6 – 48,3, 6 x 1", 6 x 2,5", 6 x 2", 6 x 3/4", 6 x 5/4", 63 x 5,8 – 60,3, 75 x 6,8 – 76,1, 90 x 8,2 – 88,6, DN 15-12, DN 15-12-15, DN 20-12, DN 20-12-20, DN 20-15, DN 20-15-20, DN 25-12-25, DN 25-15, DN 25-15-25, DN 25-20, DN 25-20-25, DN 20, DN 25, DN 32, DN 40, DN 50, DN 65, DN 70, DN 80, DN 100, DN 125, DN 150, DN 200, DN 250, DN 300, DN 350, DN 400, DN 500, DN 600, G 1⁄2", G 1/2'' x DN 10, G 1/2'' x DN 12, G 1/2 – G 1/2, G 3/4" – G 3/4", G 1" – G 1", G 1 1/2" – G 1 1/2", G 1/2", G 3/4'', G 1'', G 1½", G 1 1/2'', G 1 1/4'', G 2, G 1 – G 1 1/4, G 1 – R 1, G 1” x DN 15, G 1” x DN 20, G 1 1/4 – G 1 1/4, G 1 1/4 – Rp 1 1/4, G 1 1/4” x DN 20, G 1 1/4″ x DN 25, G 1/2 – G 3/4, G 1/2 – Rp 1/2, G 1¼", G 1/2" – R 1/2", G 3/4" – R 1/2", G 3/4" – R 3/4", G 1" – R 3/4", G 1" – R 1", G 1 1/4" – R 1", G 1 1/4 – R 1 1/4, G 1 1/2" – R 1 1/4", G 1 1/2" – R 1 1/2", G 2" – R 1 1/2", G 3/4" – G 1", G 3/4 – Rp 3/4, G 3/4'' x DN 12, G 3/4” x DN 15, G 3/8" – G 1/2", G 3/8" – G 3/8", G 3⁄8", G1 – Rp 1, G 2”, G 3", R 1 1/4'' x DN 25, R 1'' x DN 20, R 1/2'' x DN 12, R 1⁄2", R 1⁄8", R 1⁄8" / R 3⁄8", R 3/4'' x DN 15, R 3⁄4", R 3⁄8", Rp 1 1/4'' – DN 25, Rp 1'' x DN 20, Rp 1/2'' x DN 12, Rp 1/2'' х DN 15, Rp 1/2" х Rp 3/4", Rp 1⁄2", Rp 3/4'', Rp 3/4'' x DN 15, Rp 3/4" х Rp 1", ЗР 1/2" х ЗР 3/4", ЗР 1/2" х шланг (1/2'') ЗР 3/4", G 1" – G 3/4", G 1"1/2 M – G 1"1/2 RN, G 2"M – G 2"RN, Rp 1, Rp 1 1/2″, Rp 1 1/4″, Rp 2″, 28 мм, Зліва, Справа |
|---|
