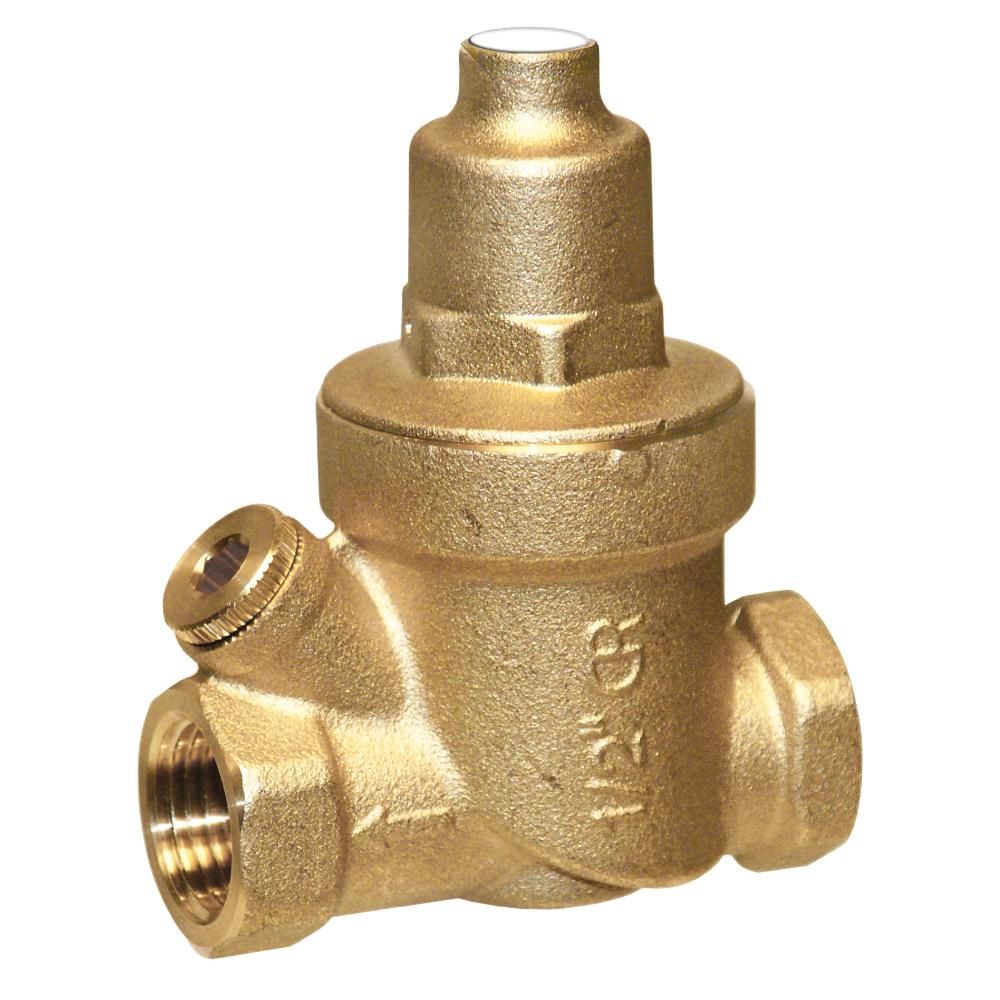

Міні редуктор тиску FAR 2868

У редукційному клапані тиску використовується мембрана, що забезпечує стабільний вихідний тиск за допомогою калібрувальної пружини. Коли тиск рідини на мембрану дорівнює зусиллю пружини, потік рідини через клапан зупиняється. Проте при відкритті крану тиск на мембрану зменшується, що дозволяє пружині відкриватися і рідині проходити. Клапан має спеціальну форму штока та внутрішній профіль картриджа, що забезпечують плавний та безшумний потік рідини. Для роботи з високим тиском на вході, шток внутрішнього картриджа має ущільнення, що складається з кільцевого тороїдального ущільнення та двох шайб Сегера з антиекструзійним матеріалом. Зазначений клапан також має підключення для манометра біля виходу. Він автоматично компенсує зміни тиску в системі, тому будь-які стрибки тиску не впливають на налаштування. Межі коливання тиску на виході залежать від коливання тиску перед клапаном. Таким чином, заданий тиск залишається постійним незалежно від нічних підвищень тиску води.

Монтаж

Редукційний клапан зазвичай розташовується між двома точками перекриття, однією внизу і однією вище. Вони корисні для калібрування тиску після потоку та для регулярного періодичного технічного обслуговування. Калібрування вихідного тиску на редукційному клапані здійснюється шляхом збільшення або зменшення стиснення пружини, розташованої всередині кришки у верхній частині редукційного клапана. Щоб встановити значення тиску, після встановлення редукційного клапана важливо:

1. Закрийте запірний клапан після редукційного клапана
2. Зніміть захисну пробку за допомогою викрутки
3. За допомогою шестигранного ключа, що входить у комплект, закрутіть гайку пружини за годинниковою стрілкою; таким чином пружина стискається, і значення каліброваного тиску зростає (відкручування проти годинникової стрілки призводить до зменшення тиску пружини та калібрування)
4. Щоб переконатися, що калібрування відбулося, рекомендується відкривати та закривати запірний клапан після редукційного клапана (ці операції слід виконувати повільно, щоб не пошкодити компоненти системи гідроударом)
5. Тепер закрутіть захисний ковпачок на місце

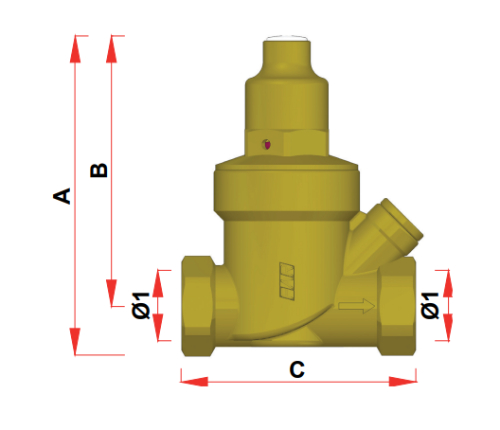

Технічні розміри
