Редуктор тиску FAR 2840

Заданий тиск підтримується постійним за допомогою мембрани, яка врівноважує зусилля відкриття, що прикладається пружиною калібрування тиску.
Спеціальна форма штока і внутрішній профіль картриджа забезпечують плавне і безшумне протікання рідини через без потенційно небезпечної турбулентності. Ущільнення штока всередині картриджа було розроблено для роботи з високим тиском на вході. Воно складається з кільцевого тороїдального ущільнення, укладеного між двома шайбами Сегера, виготовленими зі спеціального матеріалу з функцією антиекструзії. З’єднання для манометра знаходиться біля виходу редукційного клапана

Коли крани закриті, тиск потоку рідини на мембрану дорівнює силі калібрувальної пружини. Таким чином, затвор піднімається і перекриває шлях потоку.

Коли користувач відкриває кран, тиск води, що діє на мембрану, зменшується, дозволяючи пружині відкритися і потік рідини піде.

Монтаж

Редукційний клапан зазвичай розташовується між двома запірними точками, однією нижче за течією і однією вище за течією. Вони корисні для калібрування тиску на виході та для регулярного, періодичного технічного обслуговування.

!Рекомендується завжди встановлювати сітчастий фільтр перед редукційним клапаном (навіть якщо невеликий сітчастий фільтр вже вбудований в картридж), щоб підвищити ефективність і термін служби редукційного клапана, а також забезпечити чистішу воду в системі!

!Перед установкою рекомендується очистити трубопроводи!

Калібрування тиску на виході з редукційного клапана здійснюється шляхом збільшення або зменшення стиснення пружини розташованої всередині ковпачка у верхній частині редукційного клапана. Для того, щоб встановити значення тиску, після встановлення редукційного клапана, необхідно:

1. Закрийте запірний вентиль перед редукційним клапаном (рис. B)
2. Відкрутити і зняти захисну заглушку (рис. C)
3. За допомогою шестигранного ключа, що входить до комплекту постачання, закрутіть гайку пружини за годинниковою стрілкою; при цьому пружина стискається, а значення каліброваного тиску збільшується (відкручування проти годинникової стрілки призводить до зменшення як пружини, так і каліброваного тиску). (Рис. D)

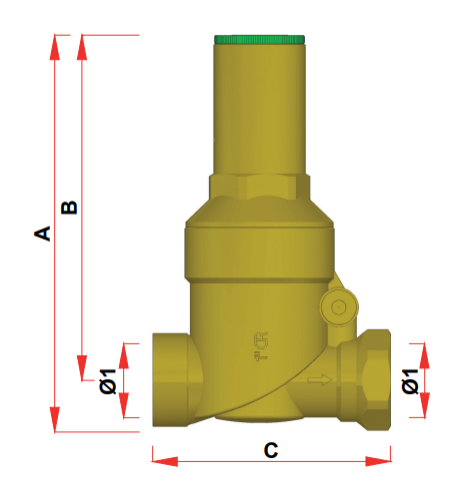

Технічні розміри
