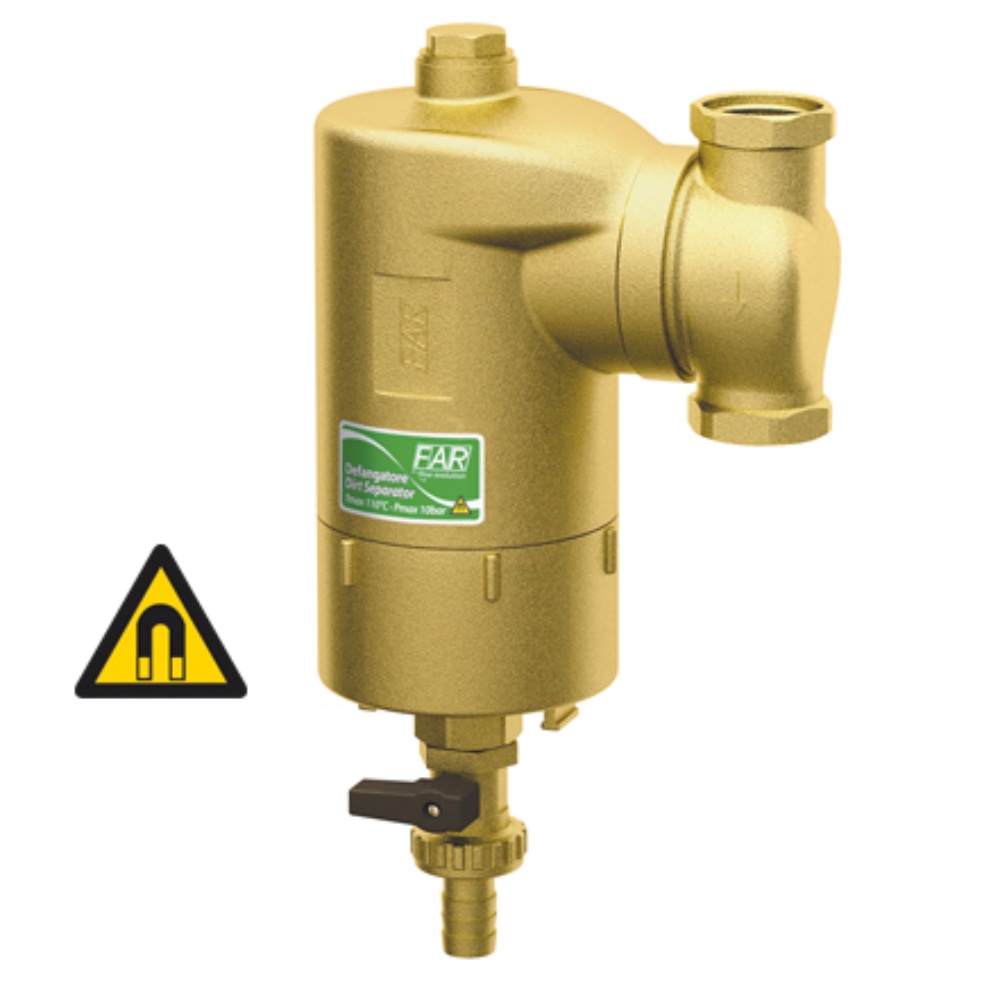

Шламоуловлювач з поворотним підключенням та магнітною вставкою FAR 2212

Сепаратор бруду FAR 2212, що встановлюється в системах охолодження та опалення, призначений для фільтрації будь-яких домішок у водопостачанні, покращуючи таким чином теплообмін і забезпечуючи хорошу циркуляцію теплоносія. Будь-які домішки (наприклад, іржа або залишки зварювання) падають у відповідне гніздо, де, осідаючи, вони більше не можуть повернутися в систему. Відокремлювач бруду має внутрішню камеру, яка зменшує швидкість потоку і зменшує силу опору, полегшуючи відділення домішок. Усередині цієї камери розміщений картридж, який працює поперечно до напрямку потоку, діючи як бар’єр для води і зменшуючи її кінетичну енергію, завдяки чому домішки падають вниз. Ефект посилюється завдяки використанню язичків на вертикальних стрижнях картриджа, які спрямовують домішки вниз. Сміття, що осідає на дно сепаратора можна вивантажити через зливний кран,розташований в нижній частині.

Експлуатація

Як показано на малюнку, використання вертикальних планок, вирівняних за напрямком руху рідини максимізує площу поверхні для контакту з частинками бруду в рідині, в той час як язички створюють турбулентність для уповільнення швидкості потоку і полегшує відділення та осадження домішок.

Відокремлювач бруду з магнітними вставками дозволяє вловлювати частинки заліза в старих системах або в системах з високою концентрацією забруднень.

Технічне обслуговування сепаратора FAR 2212

Сепаратор бруду потребує періодичного технічного обслуговування для видалення забруднень, що відклалися. Перш ніж приступити до технічного обслуговування, відкрутіть магнітотримачі вручну рукою, як показано на малюнку А. Після цього можна очистити сепаратор бруду.

Крім звичайної процедури зливу через зливний кран, розташований внизу (фото 1), можна відкрутити нижню частину корпусу за допомогою сантехнічного ключа (фото 2) і вийняти фільтруючий картридж для очищення (фото 3), щоб видалити забруднення.

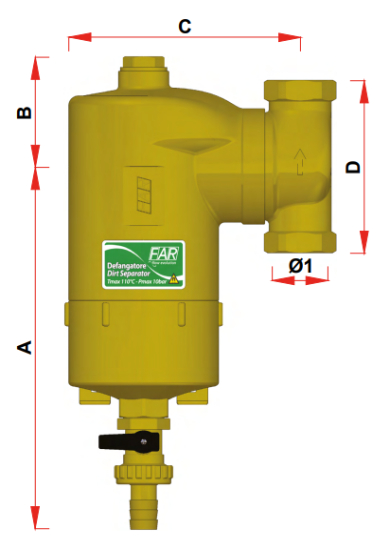

Технічні розміри сепаратора FAR 2212
