Попередньо зібрана насосна група для регулювання та циркуляції рідини при змінній температурі. Дозволяє циркулювати теплоносій, що надходить з первинного контуру, регулюючи його температуру за допомогою моторизованого змішувального клапана. Він використовується в загальних системах опалення та радіаційних панелей з регулюванням температури подачі на основі кімнатної та зовнішньої температури (також називається зовнішнім, погодним чи кліматичним регулюванням). Група складається з насоса, запірних клапанів подачі/звороту, моторизованого змішувального клапана, датчиків температури подачі/звороту, протитермосифонного зворотного клапана, теплоізоляції. Серія 07G-09G-03G-05G.DN25 призначена для встановлення диференціального перепускного клапана, тоді як у серії 37G-39G-25G-33G-35G.DN25 диференціальний перепускний клапан може бути встановлений тільки зовні. Серія 25G.DN25 призначена для встановлення приладу обліку електроенергії 110 або 130 мм. Серії 07G-09G-37G-39G-25G.DN25 є реверсивними (можлива заміна подачі на зворотну).
Насосна група з 3-ходовим змішувальним клапаном, з можливістю підключення сервоприводу – зворотня зі з’єднаннями під байпас Barberi 07G-09G.DN25
Від 0,00 ₴ з ПДВ
Опис
Технічні характеристики насосної групи 07G-09G.DN25
- Діапазон робочих температур: 5–90 °C
- Максимальний робочий тиск: 10 бар
- Міжосьова відстань: 125 мм
- Гніздо з’єднання: EN 10226-1
- Штекерні з’єднання: ISO 228-1
- Підключення: G 1″1/2 M – G 1″F
- Відповідні рідини: вода, розчини гліколю (макс. 30%)
- Шкала датчика температури: 0–120 °C
Оборотність насосної групи 07G-09G.DN25

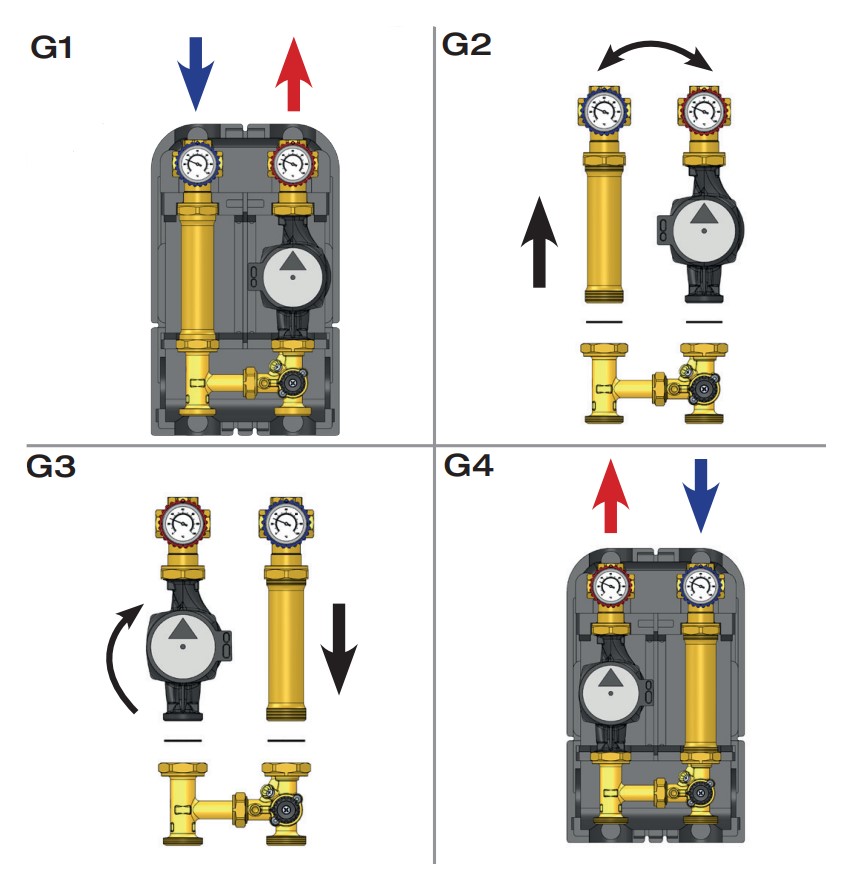

Повністю відкрутити подовжувач від Т-подібної муфти, а насос від клапана змішувача (рис. G2). Поміняти місцями блоки «насос + моноблок з червоною рукояткою» на блок «подовжувач + моноблок з синьою рукояткою». Залишити змішувальний клапан та Т-подібну муфту в заводському положенні: у цій новій конфігурації змішувальний клапан виконуватиме функції відвідного клапана (рис. G3). Перемістити датчик температури (що не входить до комплекту) на нову подачу на виході з насоса. Підключити компоненти та затягнути до упору гайки (рис. G4).

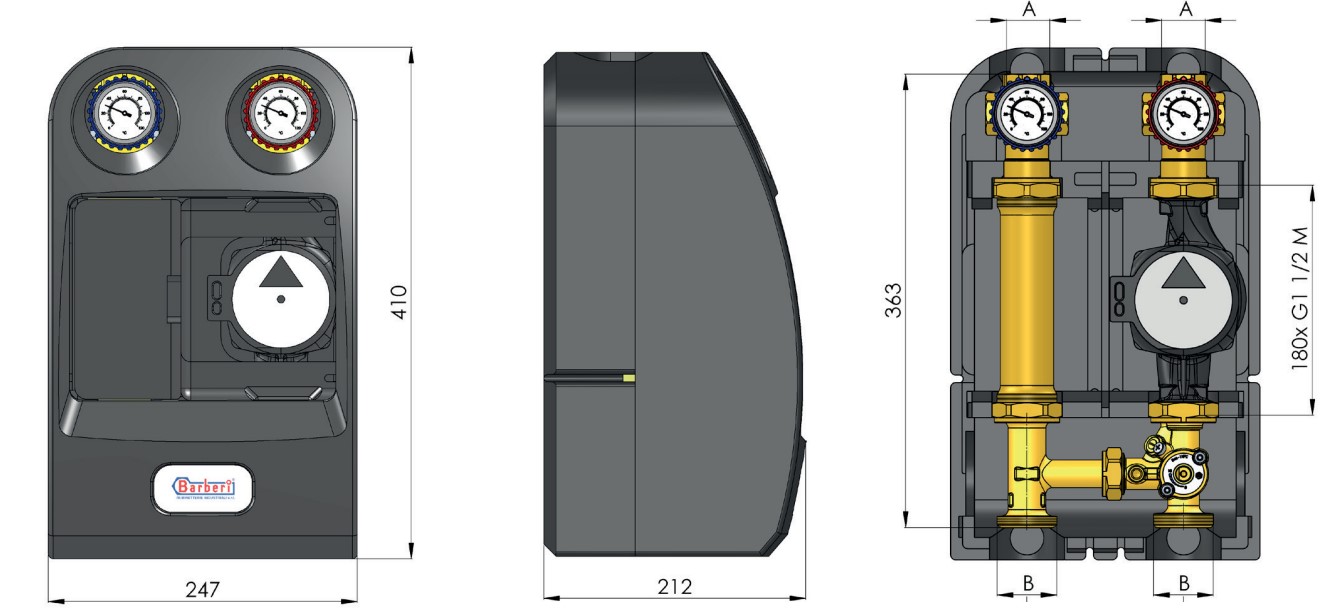

Розміри насосної групи Barberi 07G-09G.DN25
Завантажень для цього продукту поки не додано :( Ми працюємо над цим
Додаткова інформація
| Конфігурація | Без насосу, З насосом Grundfos UPM3 AUTO 15-70 130, З насосом Grundfos UPML AUTO 25-105 180, З насосом Grundfos (вне EU) UPSO 15-65 130, З насосом Wilo Para 15-130/7-50/SC-9 |
|---|---|
| Коефіцієнт протоку | Kv 6, Kv 10 |
