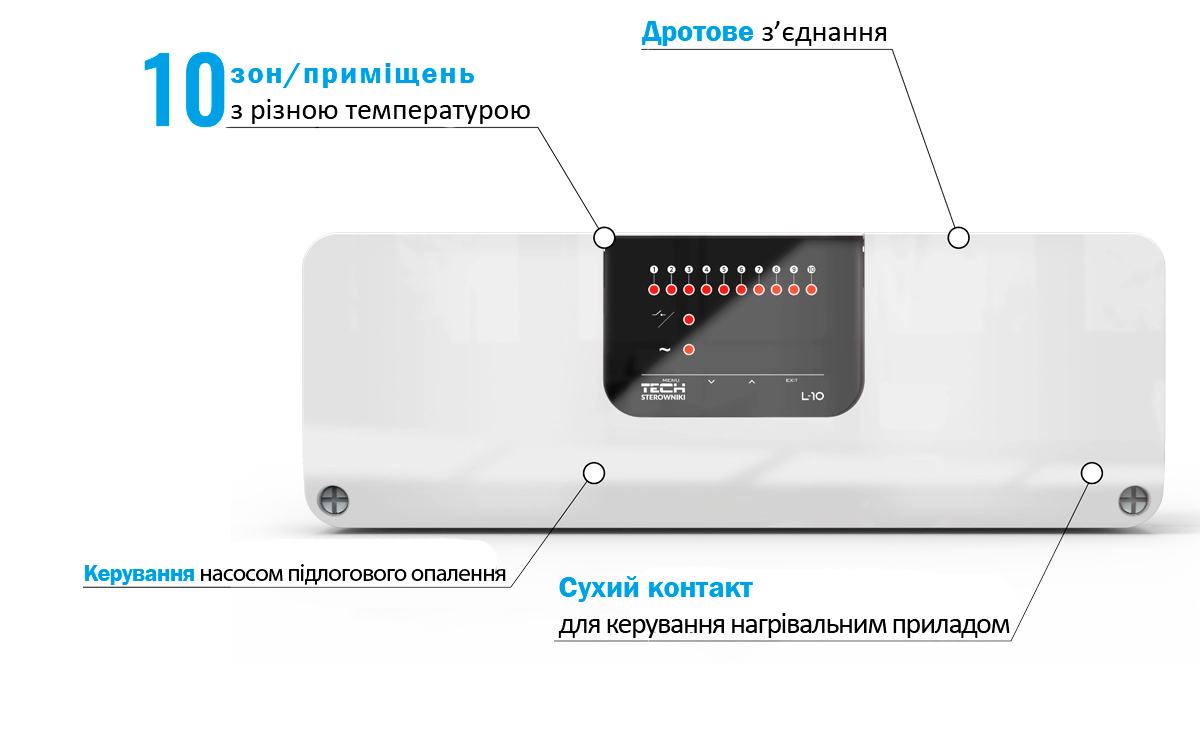

Монтажна планка TECH L-10 – це контролер, який на основі сигналу від кімнатних терморегуляторів керує роботою термоелектричних приводів на розподільчому колекторі. Цей контролер є провідним, тобто. передача сигналу, а також живлення контролера відбувається по дротах.
Дротовий контроллер TECH термоелектричних клапанів – 10 зон ST-L-10
9 679,80 ₴ з ПДВ
Опис
Функції:
- здатність підтримувати макс. 50 термостатичних приводів з 18 виходами:
- 8 зон по 2 виходи в кожній (у разі більшої кількості виконавчих механізмів, можливість навантаження виходу макс. до 0,3 А),
- 2 зони по 1 виходу в кожній (у разі більшої кількості виконавчих механізмів, можливість навантаження виходу макс. до 0,3 А),
- один вихід 230 на насос,
- сухий контакт (наприклад, для керування нагрівальним пристроєм),
- 2-х хвилинна затримка включення: сухого контакту та насоса.

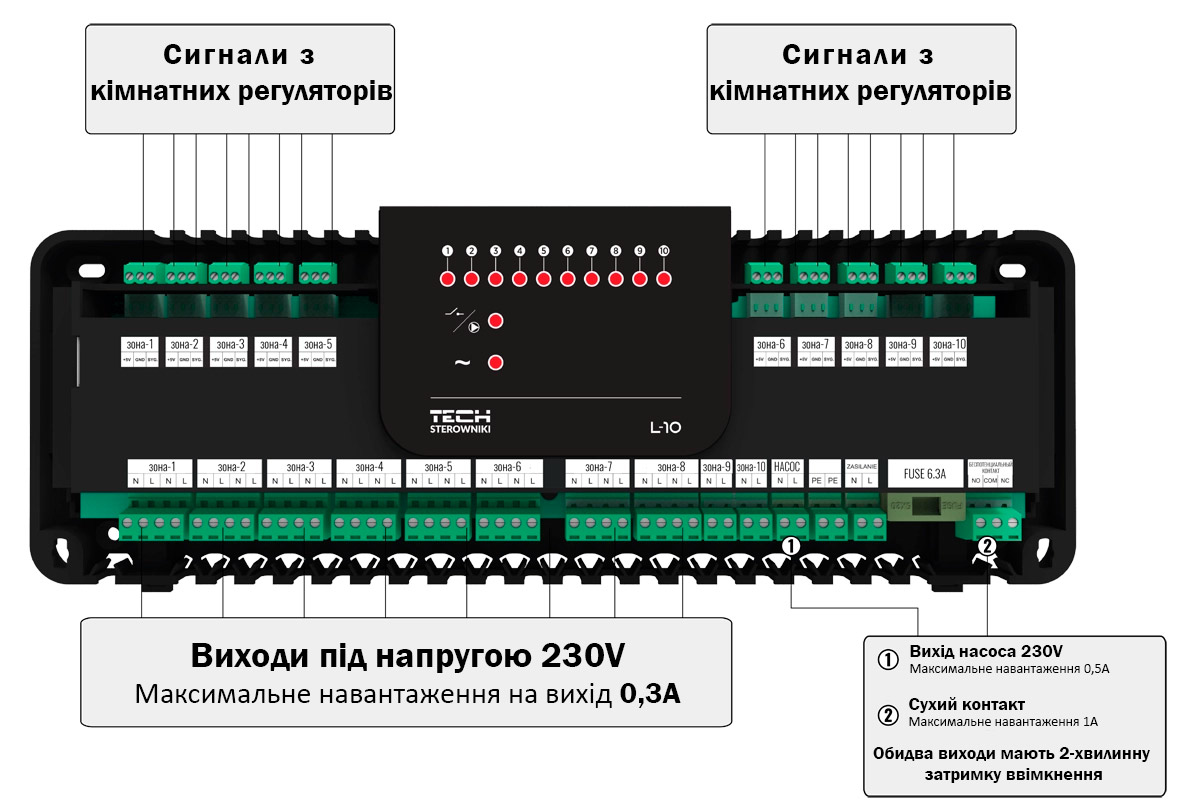

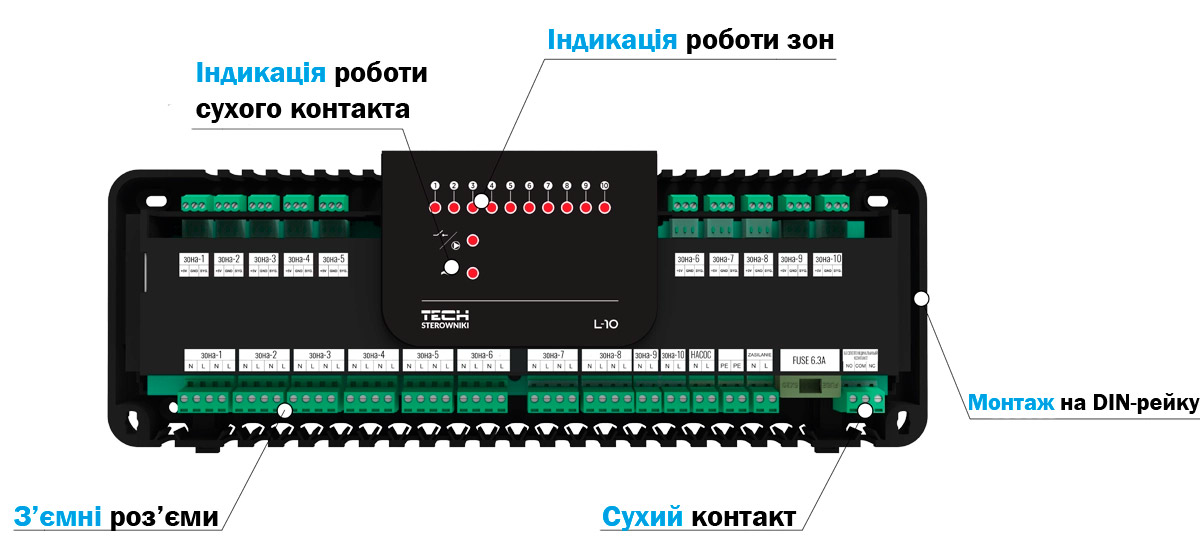

Будова контролера
Принцип роботи
При досягненні заданої температури у всіх приміщеннях (зонах), контролер закриває всі термоелектричні приводи на гребінці розділу, вимикає насос і вимикає котел, через сухий контакт, так як немає необхідності в їх роботі. Як тільки в одному приміщенні температура падає нижче заданої на гістерезис – контролер відкриває термоелектричні приводи, що обслуговують цю зону, включає насос і включає нагрівальний прилад.

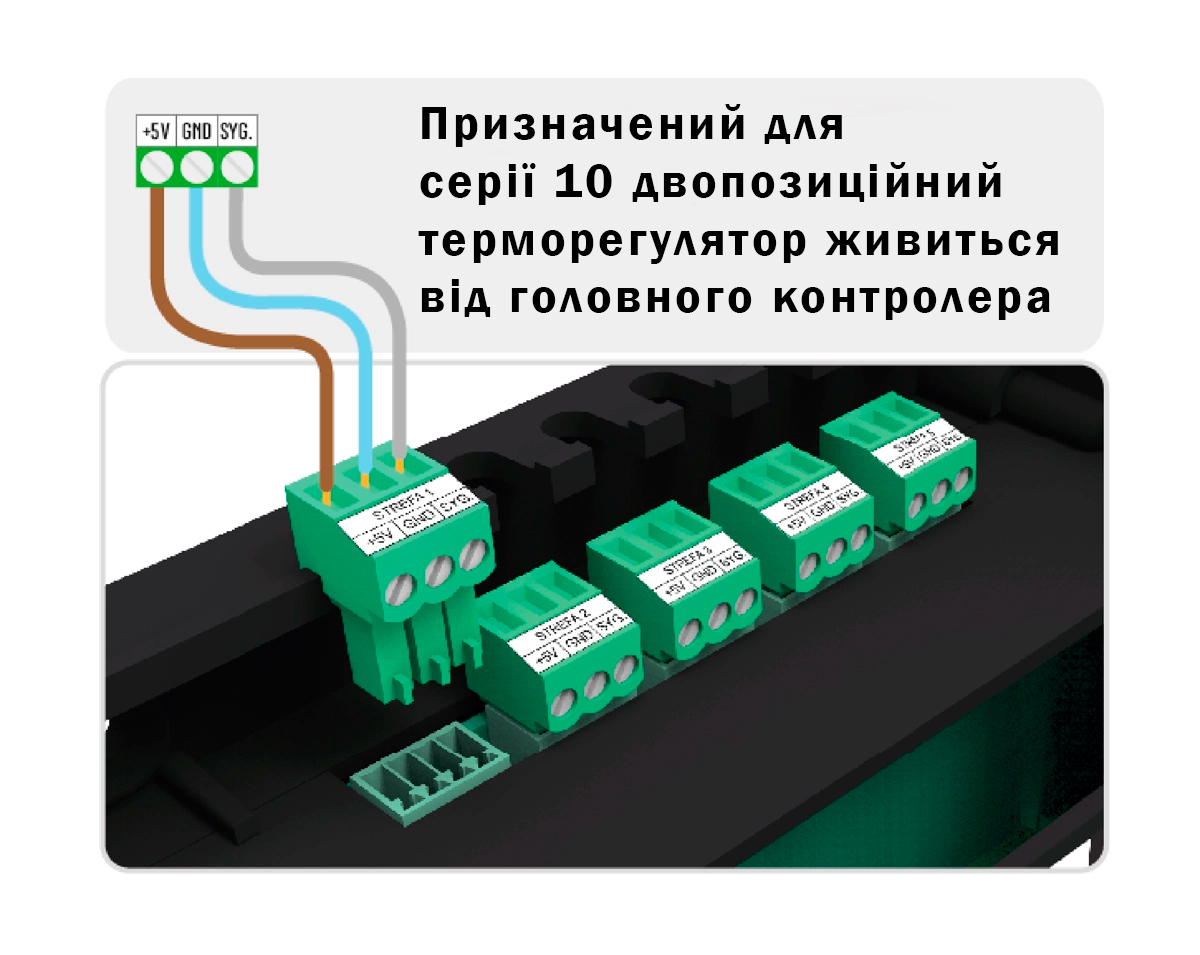

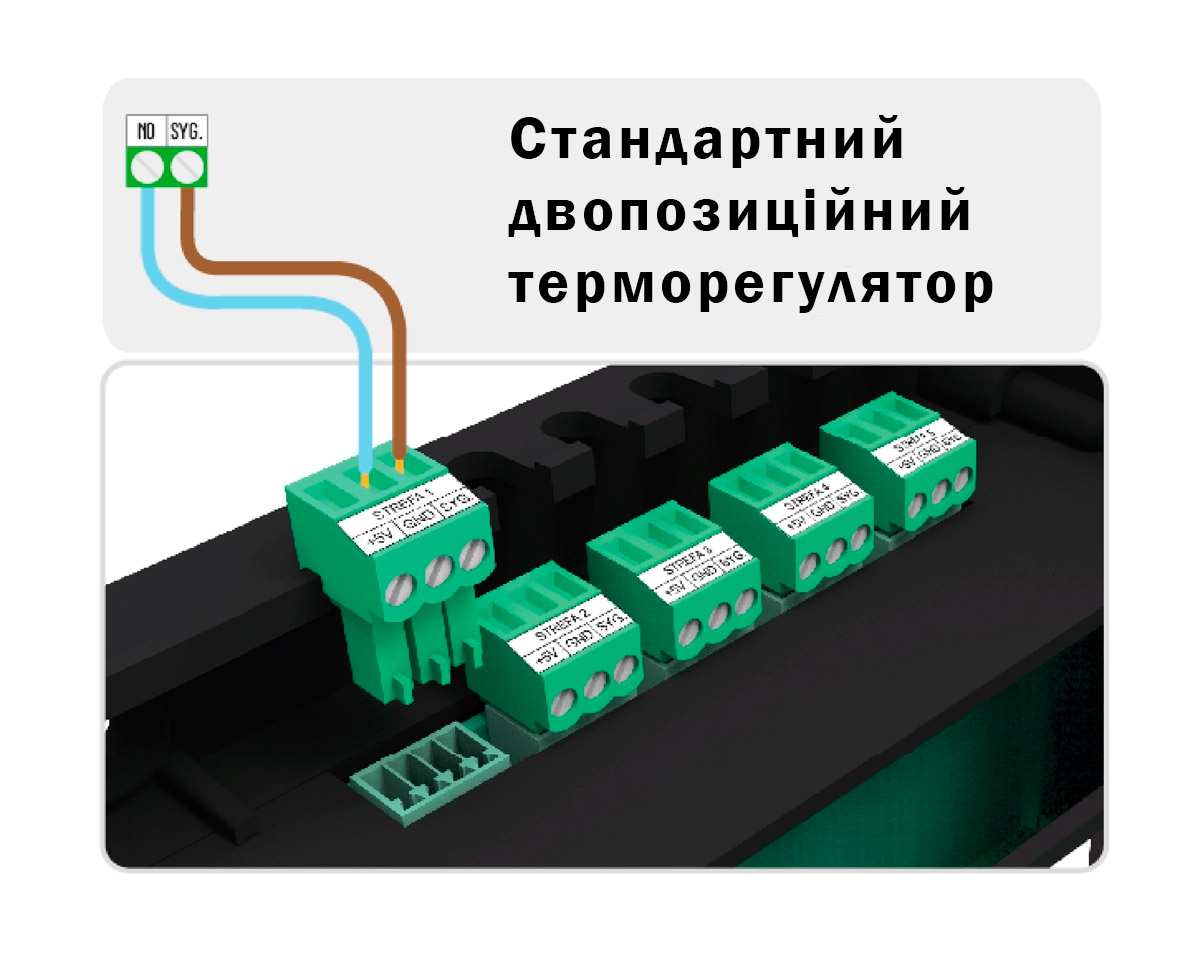

Підключення
Параметри контролера
| Характеристика | Один. вим. | Значення |
|---|---|---|
| Живлення | V | 230V +/-10% / 50Hz |
| Потужність | W | 4 |
| Навколишня температура | °C | 5 – 50 |
| Навантаження на виході насосу | A | 0,5 |
| Навантаження на виходах 1 – 8 | A | 0,3 |
| Комунікація | – | Дротова |
| Сухий контакт | – | 230V AC / 0,5A (AC1) * 24V DC / 0,5A (DC1) ** |
| Розміри | mm | 335*105*75 |
| Запобіжник | А | 335*105*75 |
* Категорія навантаження AC1: резистивне або легке індуктивне навантаження змінного струму. Однофазний
змінний струм.
** Категорія навантаження для DC1: резистивне або легке індуктивне навантаження для постійного струму
