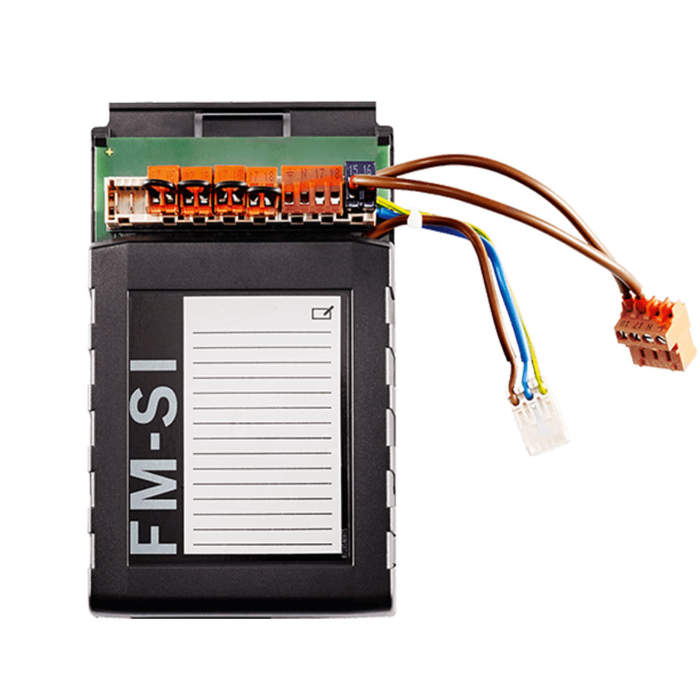

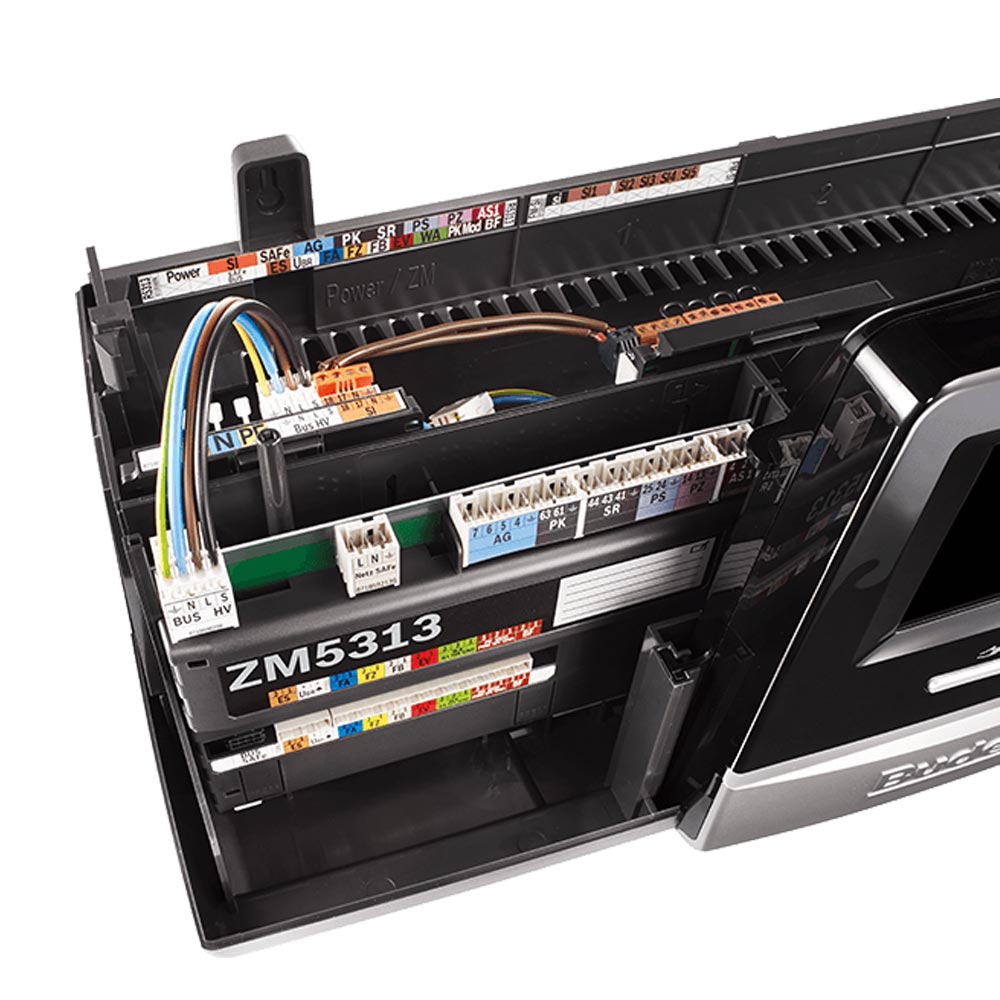

Функціональний модуль Buderus logamatic FM-SI призначений для підключення зовнішніх запобіжних пристроїв, наприклад:
– Обмежувач рівня води в котлі
– Обмежувачі максимального і мінімального тиску
– Захисний обмежувач температури
– Контроль пристрої нейтралізації конденсату
– Аналіз помилок за допомогою регулюючого пристрою
Функціональний модуль Buderus logamatic FM-SI – Підключення зовнішніх запобіжних пристроїв
15 116,40 ₴ з ПДВ
Опис
Електрична схема функціонального модулю Buderus logamatic FM-SI
Пояснення
Клеми
High-voltage — Напруга лінії керування 230 В ~ 1,5 мм²/ AWG 14, макс. 5 A
1) — Електричне живлення від мережевого модуля або від сусіднього модуля.
2) — Електричне живлення від мережі для інших модулів
3) — Внутрішня шина в системі керування
4) — З’єднувальний дріт від модуля FM-SI до мережевого модуля NM582
5) — Клема SI на мережевому модулі NM582
6) — Увага! Виходи модулів запобіжних ланцюгів, які не використовуються, необхідно замкнути.
Назви модулів
BM591 — модуль друкованої плати внутрішньої шини
FM-SI — Функціональний модуль запобіжних пристроїв
Загальні пояснення
si — Розімкнений вхід запобіжних пристроїв
SI 1-5 — Клеми для запобіжних пристроїв
Увага! Якщо відсутнє підключення до мережі 1) тазамкнений запобіжний ланцюг, відображається несправність.
Увага! Дотримуйтеся вказівок щодо підключення, наведених у документації до системи керування.
| Артикул | Назва Товару | Тип Файлу | Розмір | Файл |
|---|---|---|---|---|
| 8718598835 | Функціональний модуль Buderus logamatic FM-SI – Підключення зовнішніх запобіжних пристроїв | Схема з'єднань | 0,2 МБ | |
| 8718598835 | Функціональний модуль Buderus logamatic FM-SI – Підключення зовнішніх запобіжних пристроїв | Інструкція з монтажу | 0,1 МБ |
