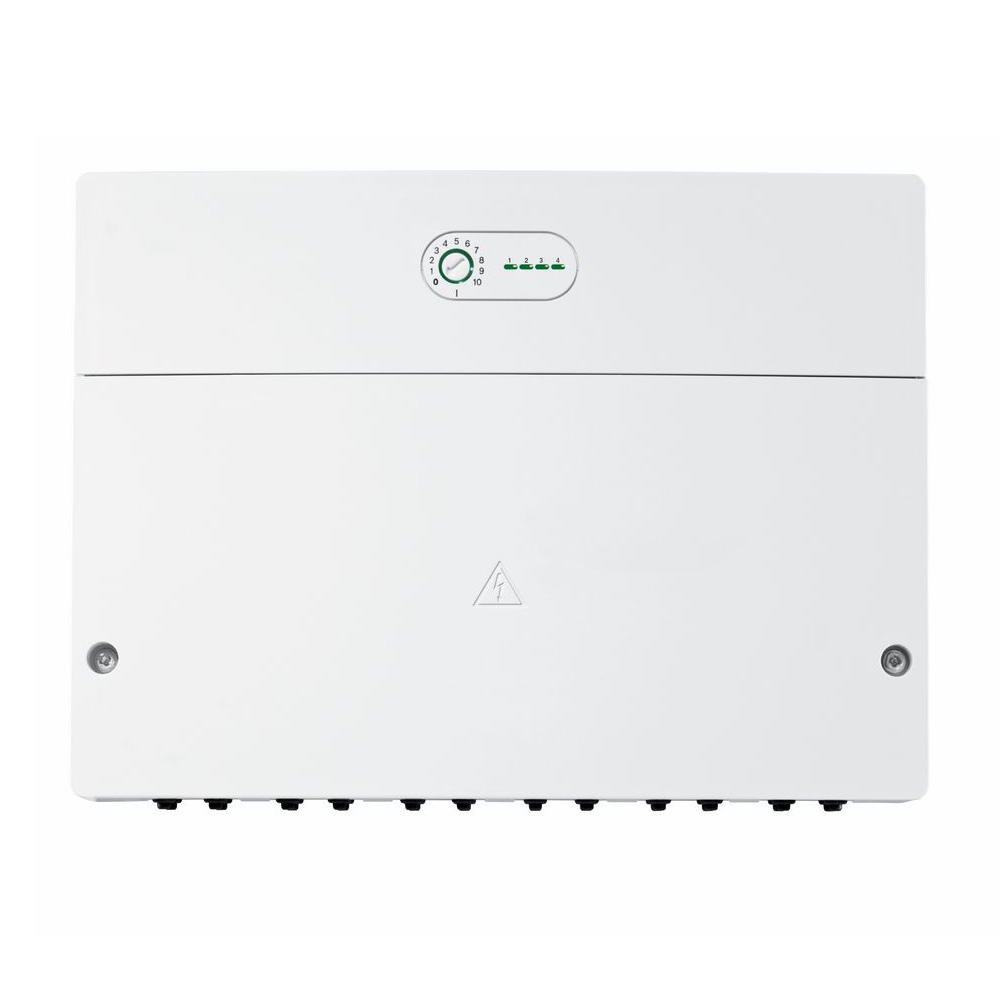

Функціональний каскадний модуль Bosch MC 400

17 118,66 ₴ з ПДВ

Модуль Bosch / Buderus MC 400 застосовується для регулювання каскадними системами. Каскадна система – це система опалення, в якій паралельно підключені декілька опалювальних приладів, щоб отримати більшу опалювальну потужність. Модуль контролює роботу теплогенераторів та фіксує зовнішню температуру, температури лінії подачі та зворотної лінії.

Каскадний модуль для управління теплогенераторами з шиною EMS…/2 (максимум 16 теплогенераторів за допомогою 4 модулів)
Модуль можна підключати тільки до пристроїв керування з інтерфейсом BUS-шини EMS 2 / EMS plus (система контролю енергоспоживання). Альтернативно можна за допомогою роз’єму 0-10В підключити на модуль зовнішній запит потужності чи температури
Модуль зв’язується лише з теплогенераторами з EMS, EMS 2, EMS plus та 2-дротовою шиною (HTIII) (крім теплогенераторів серії GB112, GB132, GB135, GB142, GB152)

Артикул: 7738111003 Категорія: Автоматизація котельні Позначки: Bosch, Buderus

Виробник:Bosch

Опис

Функціональний каскадний модуль Bosch / Buderus MC 400

Модуль MC 400 модулює загальну потужність каскаду, залежно від різниці температур між температурою лінії подачі (на гідравлічній стрілці) та заданою температурою системи. Ці пристрої послідовно вмикаються або вимикаються. Пристрої постійно модулюють свою потужність, при цьому задане значення температури відповідає максимальному можливому значенню заданої температури. Перед увімкненням пристрою модуль активує насос первинного контуру на 2 хвилини, щоб пристрій досягнув робочої температури.

Кожен наступний увімкнений або вимкнений пристрій може спричинити різке підвищення загальної потужності. Аби запобігти цьому підвищенню, модуль використовує попередньо ввімкнений пристрій для зменшення загальної потужності каскаду. Для цього модуль спочатку модулює перший пристрій до досягнення максимальної потужності. Потім, коли вмикається наступний пристрій, модуль одночасно знижує потужність першого пристрою.

Таким чином, це не спричиняє різке підвищення загальної потужності каскаду. При подальшій необхідності збільшити загальну потужність каскаду модуль MC 400 знову збільшує потужність першого пристрою. При цьому другий пристрій надалі працює на мінімальній потужності. Тільки коли перший пристрій знову досягає максимальної потужності, здійснюється модуляція другого пристрою. При певному запиті на теплову потужність це триватиме, доки всі пристрої не почнуть працювати на максимальній потужності.
Якщо необхідна потужність не дуже висока, модуль MC 400 зменшує потужність останнього підключеного пристрою до досягнення мінімальної потужності. Після цього запущений раніше пристрій (який досі працював на максимальній потужності) модулюється таким чином, доки його потужність не буде знижено до потужності останнього підключеного пристрою. Спершу останній пристрій буде вимкнено й одночасно передостанній пристрій повернеться до максимальної потужності. Таким чином, можна запобігти різкому зниженню загальної потужності. Якщо робоча температура досі зависока, це відбуватиметься, доки всі пристрої не буде вимкнено.

Артикул	Назва Товару	Тип Файлу	Розмір	Файл
7738111003	Функціональний каскадний модуль Bosch MC 400	Інструкція з монтажу та експлуатації	3 МБ
