Інверторний тепловий насос Bosch Compress 3000 AWS

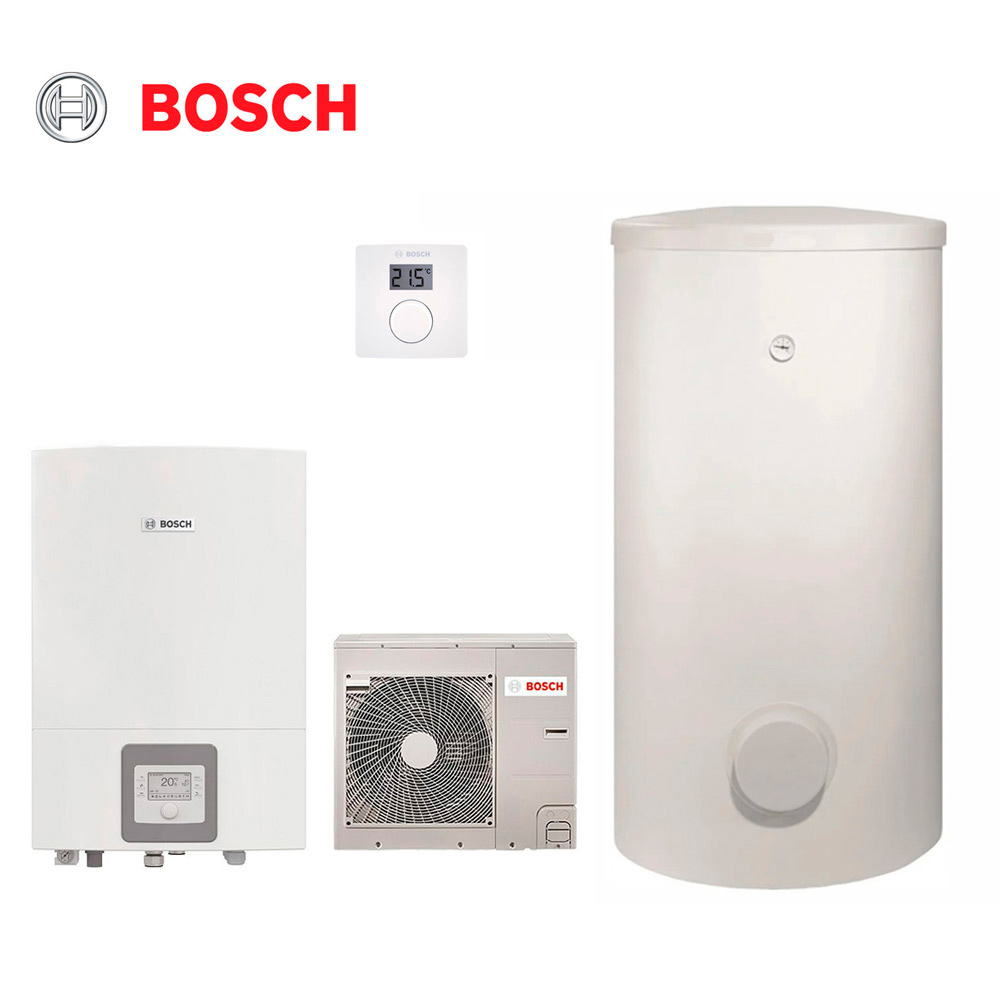

Тепловий насос повітря-вода Compress 3000 AWS типу спліт використовує зовнішнє повітря для виробництва теплової енергії. Насос має функцію реверсивного режиму роботи, завдяки чому він може активно застосовуватися як для опалення при зовнішніх температурах до -20 ° С, так і для охолодження приміщення при зовнішніх температурах до 45 ° С. Тепловий насос складається з зовнішнього і внутрішнього блоків.
Вбудований високоефективний циркуляційний насос та новий регулятор НРС400, що оптимізує процес опалення та гарячого водопостачання, забезпечують мінімальні енергозатрати на роботу системи в цілому.
Монтаж швидко та легко
Завдяки максимальній комплектації монтаж теплового насосу не займе багато часу. Усі необхідні компоненти гідравлічного підключення, а також система керування вже інтегровані у внутрішній блок. Крім того, зовнішній блок теплового насосу заповнений холодоагентом, об‘єму якого вистачить для заповнення з‘єднувального трубопроводу довжиною до 7,5 м, що забезпечує свободу у розташуванні зовнішнього та внутрішнього блоків.
Варіанти внутрішніх блоків для будь-якої гідравлічної системи
Два типи внутрішніх компактних настінних блоків: з електричним догрівачем та з трьохходовим клапаном для підключення опалювального котла у якості додаткового нагрівача Два типи внутрішніх напольних блоків з вбудованим баком-водонагрівачем для приготування гарячої води як лише від теплового насоса, так і додатково від котла, або геліосистеми. При використанні внутрішнього блоку з додатковим електричним догрівачем, тепловий насос може працювати у якості основного (автономного) джерела опалення та гарячого водопостачання будинку.
Інтелектуальна система керування
При роботі теплового насоса у комбінованій системі разом з опалювальним котлом, регулятор активує програму найбільш економічного використання компонентів системи опалення згідно до тарифів на енергоносії, таким чином заощаджуючи кошти.
У базовій комплектації тепловий насос керує одним опалювальним контуром в залежності від зовнішньої температури та приготуванням гарячої води. За допомогою додаткових модулів можливе керування до чотирьох опалювальних контурів, нагріву води у басейні, та дооснащення установки геліосистемою.
Зовнішній блок
| Модель |
AWES 4 |
AWES 6 |
AWES 8 |
AWES 15 |
| Номінальна потужність А7W35, кВт |
8,5 |
9,5 |
10 |
17 |
| Потужність /COP А7W35 (40% навантаження)**, кВт |
3,25 / 4,77 |
3,25 / 4,77 |
3,22 / 4,53 |
6,41 / 4,87 |
| Електроспоживання А7W35, кВт |
0,68 |
0,68 |
0,71 |
1,32 |
| Потужність / COP А2W35 (60% навантаження)**, кВт |
3,58 / 3,8 |
3,47 / 3,69 |
4,72 / 4,06 |
7,55 / 3,81 |
| Електроспоживання А2W35, кВт |
0,94 |
0,94 |
1,16 |
1,98 |
| Потужність / COP А-7W35 (100% навантаження)**, кВт |
5,93 / 2,71 |
6,06 / 2,42 |
7,82 / 2,63 |
12,44 / 2,56 |
| Електроспоживання А-7W35, кВт |
2,19 |
2,5 |
2,98 |
4,86 |
| Максимальна температура подачі, °С |
57 |
57 |
57 |
57 |
| Максимальний потік повітря, м³/год |
3600 |
3600 |
3600 |
2 х 3600 |
| Номінальна потужність охолодження / EER A35W18, кВт |
8,2 / 3,4 |
8,8 / 3 |
9,5 / 3,1 |
15,5 / 2,8 |
| Номінальна потужність охолодження / EER A35W7, кВт |
5,7 / 2,4 |
6,4 / 2,3 |
7,4 / 2,6 |
12,1 / 2,3 |
| Мінімальна температура подачі, °С |
+7 |
+7 |
+7 |
+7 |
Діапазон робочих температур у режимі
охолодження, °С |
+15..+45 |
+15..+45 |
+15..+45 |
+15..+45 |
| Рівень звукової потужності ***, , дБ (А) |
65 |
65 |
65 |
67 |
| Рівень звукового тиску на відстані 1 м, дБ (А) |
58 |
58 |
57 |
59 |
| Тип компресора |
роторний, інверторне керування |
роторний, інверторне керування |
роторний, інверторне керування |
роторний, інверторне керування |
| Холодоагент R410A, кг |
1,6 |
1,6 |
1,6 |
2,3 |
| Підключення магістралі холодоагенту, дюйм |
5/8” – газ, 3/8” – рідина |
5/8” – газ, 3/8” – рідина |
5/8” – газ, 3/8” – рідина |
5/8” – газ, 3/8” – рідина |
| Електропідключення, В / Гц |
230 / 50 |
230 / 50 |
230 / 50 |
400 / 50 |
| Рекомендований запобіжник, А |
16 |
16 |
16 |
13 |
| Габаритні розміри, Д×Ш×В, мм |
950 х 330 х 834 |
950 х 330 х 834 |
950 х 330 х 834 |
950 х 330 х 1380 |
| Вага, кг |
60 |
60 |
60 |
94 |
Внутрішній блок
| Змішувальний клапан |
+ |
+ |
+ |
+ |
| Циркуляційний насос, Grundfos |
UPM2K 25-75 PWM |
UPM2K 25-75 PWM |
UPM2K 25-85 PWM |
UPM2K 25-85 PWM |
| Підключення |
|
|
|
|
Лінія подачі у контур опалення, лінія подачі та
зворотна лінія додаткового нагрівача |
зовнішня різьба 1” |
зовнішня різьба 1” |
зовнішня різьба 1” |
зовнішня різьба 1” |
| зворотна лінія контуру опалення |
внутрішня різьба 1” |
внутрішня різьба 1” |
внутрішня різьба 1” |
внутрішня різьба 1” |
| лінія подачі теплового насоса (газ) |
5/8″ |
5/8″ |
5/8″ |
5/8″ |
| зворотна лінія теплового насоса (рідина) |
3/8″ |
3/8″ |
3/8″ |
3/8″ |
| Максимальний робочий тиск |
3 |
3 |
3 |
3 |
| Мембранний розширювальний бак |
– |
– |
– |
– |
| Електричне підключення, В / Гц |
230 / 50 |
230 / 50 |
230 / 50 |
230 / 50 |
| Рекомендований розмір запобіжника, A |
10 |
10 |
10 |
10 |
| Споживана потужність, кВт |
0,5 |
0,5 |
0,5 |
0,5 |
| Тип захисту |
IP X1 |
IP X1 |
IP X1 |
IP X1 |
| Габарити, Д×Ш×В |
485×398×700 |
485×398×700 |
485×398×700 |
485×398×700 |
| Вага, кг |
32 |
32 |
37 |
37 |
* EN 14511 при 100 % експлуатації
** EN 14825 з модуляцією: 40% при A7/W35; 60% при A2/W35; 100% при A-7/W35
*** Згідно з EN12102 при A7/W55
