Сепаратор повітря Flamco Meibes Flamcovent F (фланець), S (під приварку)

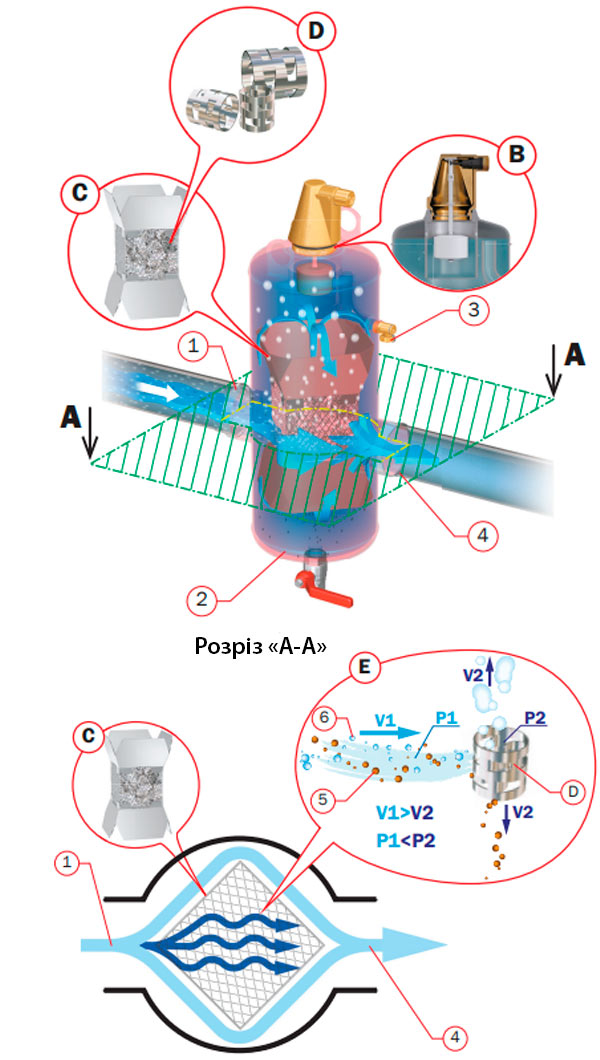

Будова сепаратора Flamcovent

Позначення:

• “A-A” – площина розрізу сепаратора з PALL-кільцями для подальшого розгляду принципу його роботи.
• B – автоматичний поплавковий повітровідвідник із запірним гвинтом на виході (розташований угорі сепаратора).
  • Має захисний кожух із перфорацією для запобігання потрапляння сміття всередину повітровідвідника
• C – перфорований кошик, заповнений всередині PALL-кільцями.
• D – PALL-кільця з нержавіючої сталі, які мають спеціальну запатентовану конструкцію.
• E – принцип роботи PALL-кільця з розділення мікропухирців і твердих завислих частинок у потоці.
• 1 – вхідний патрубок;
• 2 – дно сепаратора з дренажним краном.
• 3 – дренажний кран верхньої зони (для видалення твердих частинок із густиною, нижчою за густину теплоносія).
• 4 – вихідний патрубок.
• Примітка:

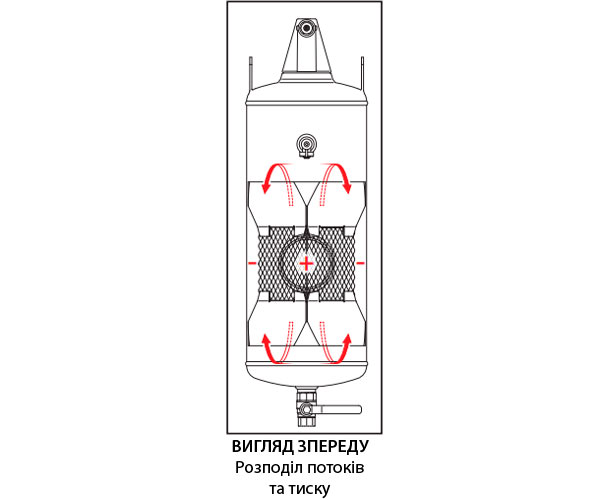

• Теплоносій через сепаратори з PALL-кільцями може рухатися в будь-якому з двох напрямків.

Розміри сепаратора Flamcovent
